29.2.2. Plugin Controllo Geometria

Controllo Geometrie è un potente plugin di base per controllare e correggere la validità della geometria di un layer. È disponibile dal menu Vettore ( Controllo Geometrie…).

29.2.2.1. Configurare i controlli

La finestra di dialogo Controllo Geometrie mostra diverse impostazioni raggruppate nella prima scheda (Impostazioni):

• Vettori in ingresso: per selezionare il layer da controllare. Una casella di controllo Solo gli elementi selezionati può essere utilizzata per limitare i controlli alle geometrie degli elementi selezionati.

• Tipi di geometria consentiti dà la possibilità di limitare la tipologia di geometria dei layer di input a:

  • Punto

  • Multipunto

  • Linea

  • Multilinea

  • Poligono

  • Multipoligono

• Validità geometria. A seconda della tipologia di geometria puoi scegliere tra:

  • Auto intersezioni

  • Nodi duplicati

  • Auto contatti

  • Poligono con meno di 3 nodi.

• Proprietà geometria. A seconda dei tipi di geometria, sono disponibili diverse opzioni:

  • Poligoni e multipoligoni non possono contenere buchi

  • Oggetti multi parte devono essere costituiti da più di una parte

  • Le linee non devono avere nodi sospesi

• Condizioni geometriche. Ti permette di aggiungere alcune condizioni per convalidare le geometrie:

  • Lunghezza minima del segmento (in unità della mappa)

  • Angolo minimo tra i segmenti (in gradi)

  • Area minima del poligono (in unità della mappa al quadrato)

  • Nessun frammento di poligono con una Massima sottigliezza e una Massima area (unità di mappa al quadrato)

• Controlli topologici. A seconda dei tipi di geometria, sono disponibili molte opzioni diverse:

  • Controllo dei duplicati

  • Controllo degli elementi all’interno di altri elementi

  • Controllo di sovrapposizioni inferiori a

  • Controllo di vuoti più piccoli di

  • I punti devono essere coperti da linee

  • I punti devono stare esattamente dentro un poligono

  • Le linee non devono intersecare altre linee

  • Le linee non devono intersecarsi con elementi del layer

  • I poligoni devono seguire i confini del layer

• Tolleranza. Puoi definire la tolleranza di controllo in unità mappa del layer.

• Vettori in uscita dà la possibilità di scegliere:

  • Modifica layer in ingresso

  • Crea nuovi layer

Quando sei soddisfatto con la configurazione, puoi fare clic sul pulsante Esegui.

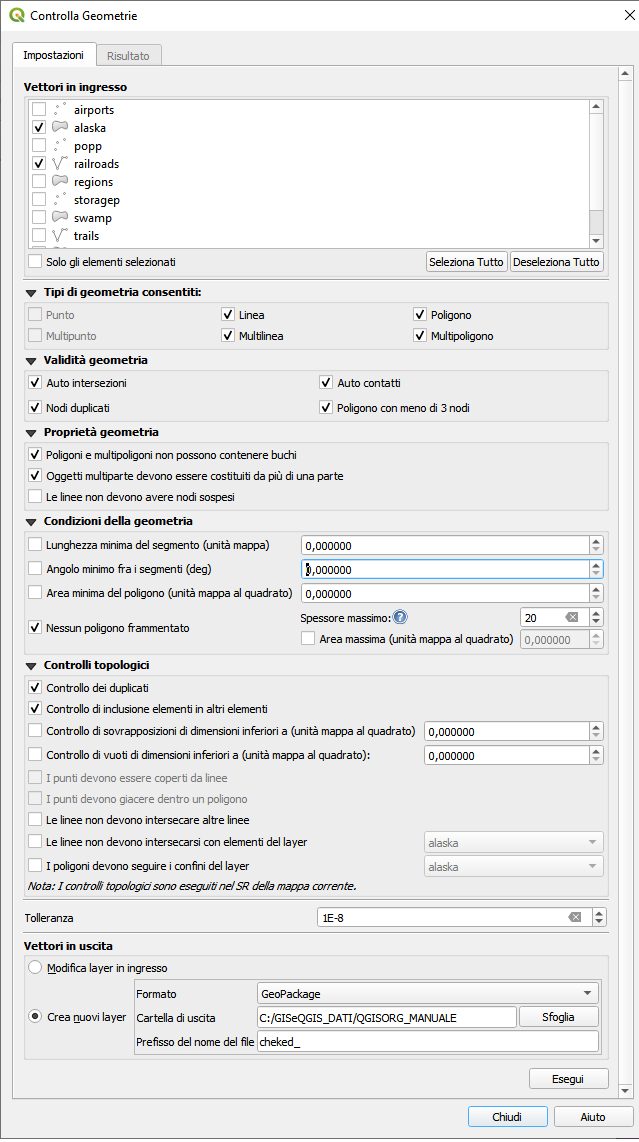

Fig. 29.6 Il Plugin Controllo Geometria

Il Plugin Controllo Geometria può trovare i seguenti errori:

• Auto intersezioni: un poligono con un’auto intersezione

• Nodi duplicati: due nodi duplicati in un segmento

• Buchi: buco in un poligono

• Lunghezza minima del segmento: una lunghezza del segmento inferiore a una soglia

• Angolo minimo fra segmenti: due segmenti con un angolo inferiore a una soglia

• Area minima del poligono: area del poligono inferiore a una soglia

• Poligono sottile: questo errore proviene da un poligono molto piccolo (con piccola area) con un grande perimetro

• Geometria duplicata

• Geometria dentro geometria

• Sovrapposizioni: sovrapposizione di poligoni

• Gaps: spazi vuoti tra i poligoni

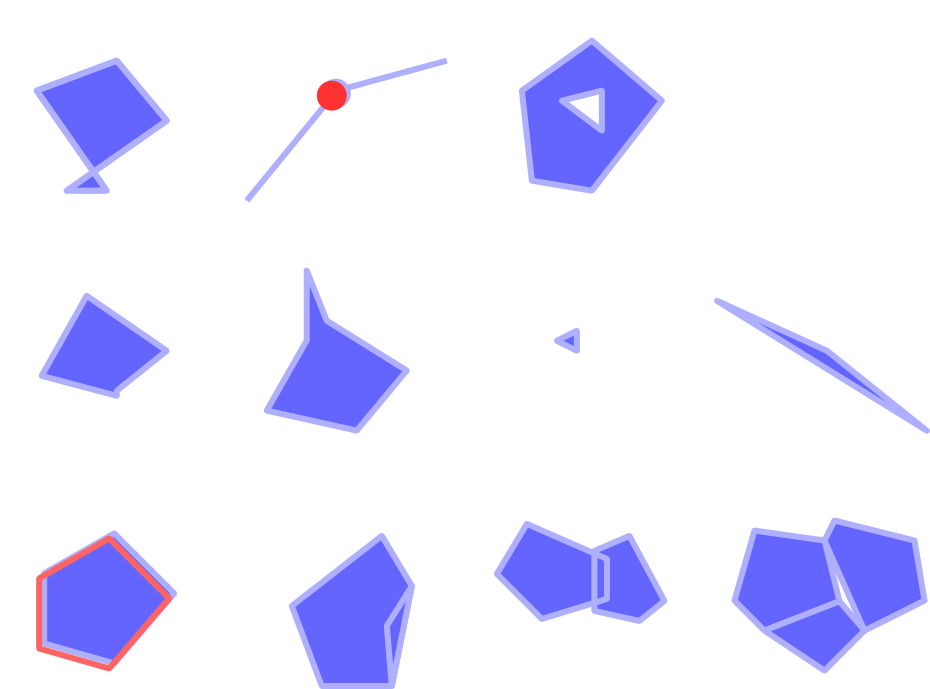

La figura seguente mostra i diversi controlli effettuati dal plugin.

Fig. 29.7 Alcuni dei controlli effettuati dal plugin

29.2.2.2. Analisi dei risultati

I risultati vengono visualizzati nella seconda scheda (Risultato) e come un layer panoramico degli errori nell’area di visualizzazione mappa (il cui nome ha il prefisso di default verificato_). Una tabella elenca il Risultato controllo geometrie con un errore per riga e colonne contenenti: il nome del layer, un ID, il tipo di errore, poi le coordinate dell’errore, un valore (a seconda del tipo di errore) e infine la colonna di risoluzione che indica la risoluzione dell’errore. In fondo a questa tabella, puoi fare Esporta l’errore in diversi formati di file. Puoi anche avere un contatore con il numero di errori totali e degli errori corretti.

Puoi selezionare una riga per vedere la posizione dell’errore. Puoi cambiare questo comportamento selezionando un’altra azione tra Errore (predefinito), Elemento, Trascura, e Evidenzia Elementi selezionati.

Sotto l’azione di zoom quando si clicca sulla riga della tabella, puoi:

• Mostra gli elementi selezionati nella tabella attributi

• Ripara gli errori selezionati utilizzando la risoluzione predefinita

• Ripara gli errori selezionati utilizzando la risoluzione predefinita. Vedrai una finestra per scegliere il metodo di risoluzione tra cui:

  • Unisci con il poligono adiacente avente il bordo condiviso più lungo

  • Unisci con il poligono adiacente con l’area più grande

  • Unire con un poligono adiacente con un valore di attributo identico, se presente, o lasciare così com’è

  • Elimina elemento

  • Nessuna azione

• Impostazioni risoluzione errori ti permette di cambiare il metodo di risoluzione predefinito a seconda del tipo di errore

Infine, puoi scegliere quale Attributo da usare quando si fondono elementi in base al valore dell’attributo.
