16.3. Modifica

16.3.4.1. Tecniche di modifica della geometria

Quando uno strumento di disegno per la geometria (principalmente quelli che aggiungono, dividono, rimodellano elementi) è abilitato per un layer basato su linee o poligoni, puoi selezionare la tecnica per aggiungere nuovi vertici:

• il comando ^{Digitalizza con Segmento}: disegna un segmento rettilineo i cui punti di inizio e fine sono definiti con un clic sinistro

• il comando ^{Digitalizza con Curva}: disegna una linea curva basata su tre nodi consecutivi definiti con un clic sinistro (inizio, punto lungo l’arco, fine); se il tipo di geometria non supporta le curve, vengono utilizzati segmenti consecutivi più piccoli per approssimare la curvatura

• il comando ^{Digitalizza a Mano Libera}: disegna linee in modalità a mano libera, cioè i nodi vengono aggiunti seguendo il movimento del cursore nella area di disegno della mappa e una Tolleranza di aggancio; la tolleranza di aggancio definisce la distanza tra vertici consecutivi. Attualmente, l’unica unità supportata è il pixel (px). In questa modalità sono necessari solo il clic sinistro iniziale e il clic destro finale

• Il comando ^{Digitatilizza Forma}: attiva gli strumenti della Barra degli strumenti Digitalizzazione Forme per disegnare un poligono di una forma regolare.

La tecnica selezionata rimane anche quando si passa da uno strumento di digitalizzazione all’altro. Puoi combinare uno qualsiasi dei primi tre metodi mentre disegni la stessa geometria.

16.3.4.2. Aggiungere Elementi

A seconda del tipo di layer, puoi utilizzare le icone ^{Aggiungi Record}, ^{Aggiungi elemento Puntuale}, ^{Aggiungi elemento Lineare} o ^{Aggiungi elemento Poligonale} sulla barra degli strumenti per aggiungere nuovi elementi al layer corrente.

Per aggiungere un elemento senza geometria, fai clic sul pulsante ^{Aggiungi Record} e puoi inserire gli attributi nel modulo dell'elemento che si apre.

Per creare elementi con gli strumenti spaziali abilitati, devi prima digitalizzare la geometria e poi inserire i suoi attributi. Per digitalizzare la geometria:

1. (opzionale, in quanto predefinito) seleziona il metodo di disegno della geometria ^{Digitalizza con Segmento}

2. fai clic con il tasto sinistro del mouse sull’area della mappa per creare il primo punto del nuovo elemento. Per gli elementi punto, questo dovrebbe essere sufficiente e attiva, se necessario, il modulo elemento per compilare i suoi attributi

3. per le geometrie lineari o poligonali, continua a fare clic con il tasto sinistro del mouse per ogni punto aggiuntivo che vuoi catturare. Puoi fare affidamento sulle opzioni aggancio a elementi, aggancio al reticolo o sul pannello digitalizzazione avanzata per posizionare con precisione ogni vertice.

   Oltre a disegnare segmenti rettilinei tra i nodi su cui fai clic uno alla volta, puoi disegnare linee e poligoni:

   • tracciamento automatico, accelerando la digitalizzazione. In questo modo vengono create linee rette consecutive tra i vertici posizionati, seguendo gli elementi esistenti

   • digitalizzato a mano libera, premendo R o attivando ^{Digitalizza a Mano Libera}

   • disegnata come curva, premendo Ctrl+Maiusc+G o attivando ^{Digitalizza con Curva}

   Nota Durante la digitalizzazione di geometrie di linee o poligoni, puoi passare da un metodo di disegno di geometrie all’altro, consentendo di creare elementi che mescolano segmenti rettilinei, a mano libera e parti curve.



4. premi il tasto Delete o Backspace per annullare l’ultimo(i) nodo aggiunto erroneamente

5. quando non hai altri punti da inserire, fai clic con il tasto destro del mouse in un punto qualsiasi dell’area della mappa per confermare che hai finito di inserire geometrie per tale elemento

   Suggerimento - Personalizza il tracciamento ad elastico durante la digitalizzazione Mentre si genera il poligono, il tracciamento ad elastico rosso di default può nascondere le geometrie o i luoghi sottostanti per i quali potresti desiderare di catturare un punto. Ciò può essere cambiato impostando un opacità inferiore (o un canale alfa) al Colore riempimento nel menu Impostazioni ► Opzioni… ► Digitalizzazione. Puoi inoltre evitare l’uso del tracciamento ad elastico selezionando Non aggiornare linea elastico durante la modifica dei vertici.



6. per gli elementi lineari, premendo Shift + tasto destro del mouse chiudi automaticamente la linea

7. apparirà la finestra degli attributi, che consente di inserire le informazioni per il nuovo elemento. Figura_edit_values mostra l’impostazione degli attributi per un nuovo fiume fittizio. Tuttavia, nel menu Digitalizzazione sotto il menu Impostazioni ► Opzioni..., puoi anche:

   • Non aprire il modulo dopo la creazione di ogni elemento per evitare l’apertura del modulo

   • o Riutilizza i valori degli attributi usati per ultimi per avere i campi automaticamente riempiti all’apertura del modulo e doverli solo eventualmente cambiare

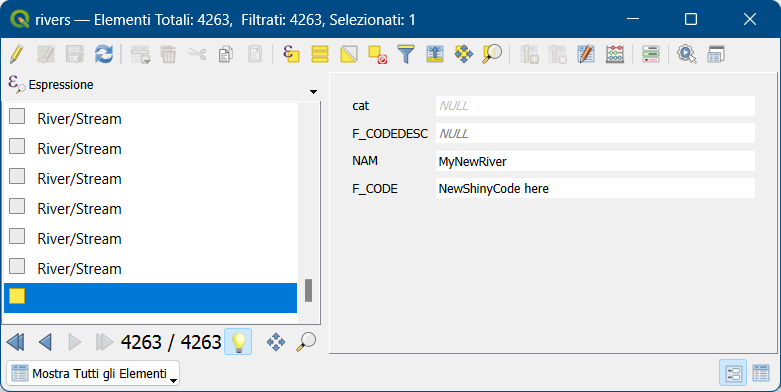

Fig. 16.79 Attivare la finestra di dialogo dei valori degli attributi dopo aver digitalizzato una nuova geometria vettoriale

16.3.4.3. Strumento Vertice

QGIS fornisce due strumenti per interagire con i vertici degli elementi vettoriali:

• ^{Strumento Vertice (Vettore corrente)}: vengono influenzate solo gli elementi sovrapposti nel layer attivo (nel pannello Layer)

• ^{Strumento Vertice (Tutti i Vettori)}: vengono interessati tutte gli elementi sovrapposti in tutti i vettori modificabili. Ciò consente di modificare gli elementi senza cambiare il layer attivo o di modificare più layer contemporaneamente (ad esempio, i confini dei paesi e delle loro regioni).

Per qualsiasi layer vettoriale modificabile, gli strumenti vertice forniscono capacità di manipolazione dei vertici degli elementi simili a quelle dei programmi CAD. Puoi selezionare più vertici contemporaneamente e spostarli, aggiungerli o eliminarli del tutto. Gli strumenti vertice supportano anche la funzione di modifica topologica. Sono persistenti nella selezione, quindi quando esegui un’operazione, la selezione rimane attiva per questa funzione e per questo strumento.

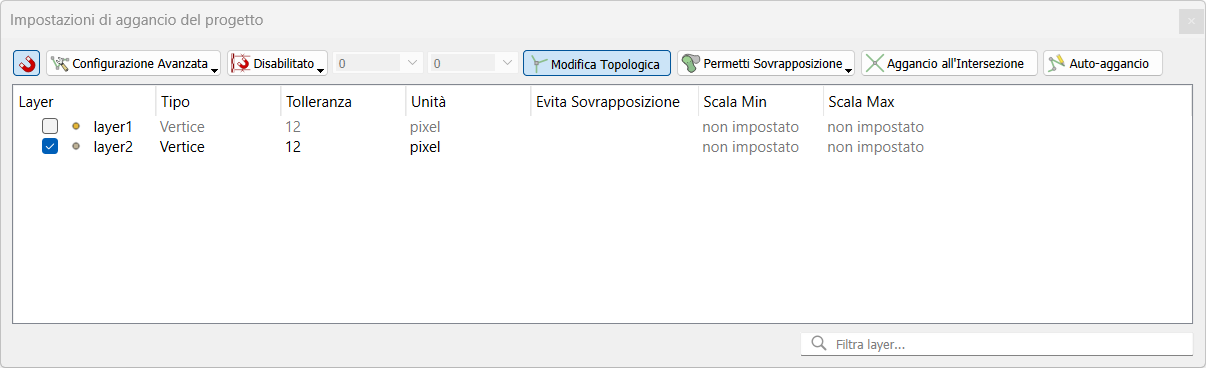

È importante impostare in Impostazioni ► Opzioni... ► Digitalizzazione nel riquadro Aggancio la proprietà Raggio di ricerca per la modifica dei vertici a un numero maggiore di zero, altrimenti, QGIS non riconoscerà il vertice da editare.

Suggerimento - Simboli per i vertici QGIS supporta diversi tipi di simboli di vertice: “Cerchio semitrasparente”, “Croce” e “Nessuno”. Per cambiare lo stile del simbolo, scegli Opzioni... dal menu Impostazioni, fai clic sulla scheda Digitalizzazione e seleziona la voce appropriata in Stile simbolo nel riquadro Simbolo del vertice.



Operazioni di base

Dato un layer in modalità di modifica, inizia attivando lo strumento vertice. Quando passi il mouse sui vertici, appaiono dei cerchi rossi.

• Selezione dei vertici: puoi selezionare i vertici:

  • facendo clic su di essi uno alla volta tenendo premuto il tasto Shift

  • facendo clic e trascinando un rettangolo che circonda i vertici di destinazione

  • disegnando un poligono che circonda i vertici di destinazione: Tieni premuto Alt e fai clic con lo strumento vertice per iniziare a digitalizzare un poligono. Ogni clic successivo aggiunge un nuovo vertice al poligono dell’elastico. Backspace o Delete rimuovono l’ultimo vertice aggiunto dell’elastico. Esc annulla la modalità di selezione del poligono, così come il backspace/la cancellazione di tutti i vertici dell’elastico. Il tasto destro del mouse finalizza la digitalizzazione del poligono e seleziona tutti i vertici del poligono dell’elastico.

  Quando un vertice è selezionato, il suo colore diventa blu. Per aggiungere altri vertici alla selezione corrente, tieni premuto il tasto Maiusc mentre procedi come sopra. Per rimuovere i vertici dalla selezione, tieni premuto Ctrl.

  Suggerimento - Strumento di selezione vertici a elementi limitati I vertici possono essere selezionati tra diversi elementi (o layer). Se cerchi i vertici di un elemento specifico in un luogo affollato, seleziona prima quell’elemento. Disegna quindi il selettore rettangolo o poligono con lo strumento vertice attorno ai vertici: verranno selezionati solo i vertici dell'elemento selezionato. Ciò avviene anche se visuali l’elemento nel pannello Modifica Vertici.



• Modalità di selezione vertici batch: la modalità di selezione batch può essere attivata premendo Shift+R, seleziona un primo nodo con un solo clic, quindi passa il mouse senza cliccare su un altro vertice. Questo selezionerà dinamicamente tutti i nodi nel mezzo usando il percorso più breve (per i poligoni)

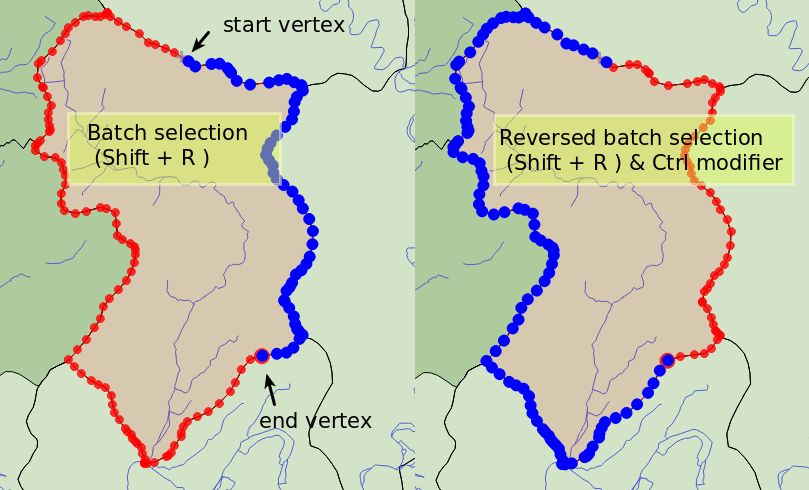

  Fig. 16.80 Selezione batch dei vertici usando Shift+R

  Premendo Ctrl invertirà la selezione, selezionando il percorso più lungo il contorno dell’elemento. Terminando la selezione del nodo con un secondo clic, oppure premendo Esc si uscirà dalla modalità batch.

• Aggiungere vertici: per aggiungere un vertice a una linea o a una geometria poligonale, tieni premuto Shift e fai doppio clic sul punto del segmento.

  Quando passi il mouse su un segmento, al centro appare un nuovo nodo virtuale. Fai clic su di esso, sposta il cursore in una nuova posizione e fai nuovamente clic per aggiungere un nuovo vertice. Per le linee, viene proposto un nodo virtuale anche alle due estremità: fai clic su di esso, fai clic successivamente e termina con un clic del tasto destro del mouse; ciò consente di estendere facilmente una linea esistente.



  Fig. 16.81 Nodi virtuali per aggiungere vertici

• Eliminazione dei vertici: seleziona i vertici e clicca il tasto Delete. Cancellare tutti i vertici di un elemento genera, se compatibile con la sorgente dati, un elemento senza geometria. Nota che questo non cancella tutto l’elemento, ma solo la parte geometrica. Per cancellare completamente un elemento usa lo strumento ^{Elimina selezionati}

• Spostamento di vertici: seleziona tutti i vertici che vuoi spostare, fai clic su un vertice o uno spigolo selezionato e fai clic sulla nuova posizione desiderata. Puoi utilizzare i vincoli aggancio all'elemento e Pannello di Digitalizzazione Avanzata per la distanza, gli angoli e l’esatta posizione X e Y prima del secondo clic. Tutti i vertici selezionati verranno traslati.

  Tuttavia, se l’opzione aggancio al reticolo è abilitata, i vertici selezionati vengono spostati all’intersezione di griglia più vicina alla loro posizione traslata. Anche i vertici non selezionati vengono spostati all’intersezione di griglia più vicina. Non c’è una vera e propria traslazione.



  Fig. 16.82 Spostando il vertice superiore tutti i vertici vengono agganciati alla griglia

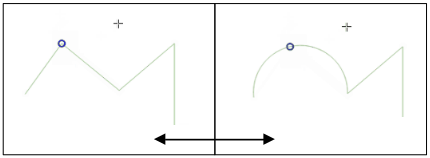

• Conversione di segmenti adiacenti in/da curva: seleziona il vertice centrale del segmento che vuoi convertire, premi il tasto lettera O. Se il vertice si trovava in una curva, la curva viene convertita in linea retta. Se il vertice si trovava tra due linee rette, queste vengono convertite in una curva. Il primo o l’ultimo vertice di una linea non possono essere convertiti in una curva con vertice centrale. Il layer deve essere compatibile con il tipo di geometria della curva.



  Fig. 16.83 Passa da curve a linee rette con lettera O

Ogni modifica apportata con lo strumento vertice viene memorizzata come voce separata nella finestra di dialogo Annulla. Ricorda che tutte le operazioni supportano la modifica topologica quando è attivata. È supportata anche la proiezione al volo.

Il Pannello Modifica Vertice

Abilitando uno strumento vertice, apri anche il pannello Modifica Vertici. Facendo clic con il pulsante destro del mouse su un elemento, il pannello contiene l’elenco di tutti i vertici dell’elemento con le loro coordinate x, y (z, m se applicabile) e r (per il raggio, in caso di geometria circolare). L’elemento è anche reso esclusivo per la modifica, il che significa che la modifica di qualsiasi altro elemento è disabilitata:

• selezionando una riga nella tabella si seleziona il vertice corrispondente nella area di visualizzazione della mappa e viceversa

• facendo clic o trascinando sull’area di visualizzazione della mappa, si selezionano o si spostano solo i vertici e i segmenti di tale elemento

• se modifichi una coordinata nella tabella, la posizione del vertice viene aggiornata. Questo è un modo comodo per modificare la coordinata Z o il valore M dei vertici

• puoi anche selezionare più righe ed eliminarle del tutto

• puoi aggiungere Nuovi vertici solo all’elemento collegato

Se non vuoi che il pannello Modifica Vertici venga immediatamente visualizzato ogni volta che si interagisce con gli strumenti di vertice (e potenzialmente nasconda altri pannelli o disturbi il posizionamento dei pannelli), deseleziona la voce Apri automaticamente la Tabella nel menu ^Opzioni nella parte superiore del pannello. A questo punto puoi chiudere il pannello. Per riaprire il pannello, devi fare clic con il pulsante destro del mouse su un pannello o una barra degli strumenti e selezionarlo nell’elenco o selezionare la voce Mostra Editor Vertice nella Barra degli Strumenti di Digitalizzazione.

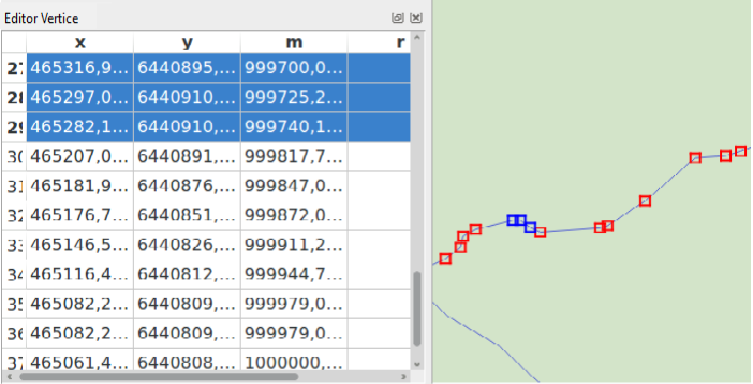

Fig. 16.84 Pannello Editor Vertice che mostra i nodi selezionati

16.3.4.4. Regole di assegnazione della coordinata Z o del valore M

La digitalizzazione di elementi vettoriali 3D o di elementi con valore M non è molto diversa da quella dei layer 2D (X,Y). Gli strumenti e le opzioni descritti in questo capitolo sono ancora disponibili e aiutano a posizionare il vertice o il punto in un ambiente piano. In seguito potresti dover gestire l’assegnazione della coordinata Z (o del valore M):

• per impostazione predefinita, QGIS assegna ai nuovi vertici il Valore Z predefinito (rispettivamente Valore M predefinito) impostato nella scheda Impostazioni ► Opzioni... ► Digitalizzazione. Se è in uso il Pannello di Digitalizzazione Avanzata, il valore viene preso dal suo widget z (rispettivamente m)

• quando esegui l’aggancio a un vertice, il nuovo vertice o quello spostato assume il valore Z o M di quello agganciato

• quando esegui l’aggancio su un segmento mentre è attivo l’editing topologico, il nuovo valore Z o M del vertice viene interpolato lungo il segmento

• se il widget z (o m) del pannello Digitalizzazione Avanzata è bloccato , il suo valore viene applicato al vertice e ha la precedenza su qualsiasi valore Z o M del vertice o del segmento agganciato.

Per modificare i valori Z o M di un elemento esistente, puoi utilizzare il pannello Modifica Vertice. Per creare elementi con valori Z o M personalizzati, puoi fare affidamento sul pannello Digitalizzazione Avanzata.

16.3.4.5. Tagliare, copiare ed incollare elementi

Le geometrie selezionate possono essere tagliate, copiate e incollate tra i layer nello stesso progetto QGIS, a patto che i layer di destinazione siano impostati in precedenza in modalità ^{Attiva modifiche}

Suggerimento - Trasformare il poligono in linea e viceversa usando copia/incolla Copiare una linea e incollarla in un vettore poligonale: QGIS copia nel layer di destinazione un poligono il cui confine corrisponde alla geometria chiusa della geometria lineare. Questo è un modo rapido per generare diverse geometrie con gli stessi dati.



Nota - Congruenza degli elementi incollati Se i tuoi layer di origine e destinazione utilizzano la stessa proiezione, le geometrie incollate avranno geometria identica al layer di origine. Però, se il layer di destinazione è in una proiezione diversa, QGIS non può garantire che la geometria sia identica. Questo è semplicemente perché ci sono piccoli errori di arrotondamento coinvolti nella conversione tra le proiezioni



Suggerimento - Copiare attributo tipo stringa Se hai creato una nuova colonna nella tabella degli attributi con il tipo «stringa» e vuoi incollare i valori di un’altra colonna di attributi con una lunghezza maggiore, la lunghezza della colonna sarà estesa allo stesso modo. Questo perché il driver GDAL Shapefile è in grado di estendere automaticamente i campi stringa e interi per adattarli dinamicamente alla lunghezza dei dati da inserire.



16.3.4.6. Eliminare Elementi Selezionati

Se vuoi cancellare un’intero elemento (attributo e geometria), puoi farlo selezionando prima la geometria usando lo strumento ^{Seleziona elementi con un Area o con un Singolo Clic}. La selezione può essere fatta anche dalla tabella degli attributi. Una volta che hai impostato la selezione, premi Delete o Backspace o usa lo strumento ^{Elimina selezionato} per cancellare gli elementi. Più elementi selezionati possono essere cancellati in una volta sola.Anche lo strumento ^{Taglia geometrie} sulla barra degli strumenti di digitalizzazione può essere utilizzato per eliminare le geometrie. Questo elimina effettivamente le geometrie ma le mette anche su «appunti spaziali». Quindi, devi tagliare la geometria per eliminarla. Potresti però utilizzare lo strumento ^{Incolla geometrie} per riportarti indietro, con la possibilità quindi annullare l’eliminazione. Taglia, copia e incolla sono opzioni attive sulle geometrie attualmente selezionate, il che significa che puoi operare su di esse più di una alla volta.

16.3.4.7. Annullare e rispristinare

Gli strumenti ^Annulla e ^Ripristina ti permettono di annullare o rifare operazioni di modifica vettoriale. C’è anche un widget agganciabile, che mostra tutte le operazioni nella cronologia di annullamento/ripristino (vedi Fig. 16.86). Questo widget non è visualizzato per impostazione predefinita; può essere visualizzato facendo attivando il Pannello Annulla/Ripristina. La funzionalità Annulla/Ripristina è comunque attiva, anche se il widget non è visualizzato.

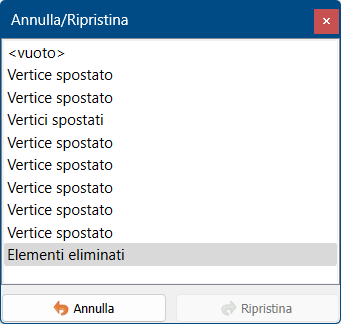

Fig. 16.85 Ripristinare e annullare nelle fasi di digitalizzazione

Quando viene premuto Annulla o Ctrl+Z (o Cmd+Z) lo stato di tutte le geometrie e gli attributi vengono riportati allo stato in cui erano prima di quella modifica. Le modifiche diverse dalle operazioni normali di modifica vettore (ad esempio, le modifiche apportate da un plugin) potrebbero o non potrebbero essere ripristinate a seconda di come sono state eseguite le modifiche.Per utilizzare il widget della cronologia Annulla/Ripristina, fai clic per selezionare un’operazione nell’elenco della cronologia. Tutti le geometrie verranno ripristinate allo stato in cui si trovavano dopo l’operazione selezionata.

16.3.4.8. Salvare i layer modificati

Quando un layer è in modalità di modifica, tutte le modifiche rimangono nella memoria di QGIS. Pertanto, non vengono eseguite/salvate immediatamente nei dati di origine o nel disco. Se vuoi salvare le modifiche al layer corrente ma vuoi continuare a modificare senza lasciare la modalità di modifica, puoi fare clic sul pulsante ^{Salva modifiche vettore}. Quando disattivi la modalità con ^{Attiva modifiche} (o esci da chiude QGIS per qualche ragione), ti viene anche chiesto se si vuoi salvare le modifiche o eliminarle.Se le modifiche non possono essere salvate (ad esempio, il disco è pieno o gli attributi hanno valori fuori gamma), lo stato di QGIS nello stato di memoria viene preservato. Ciò consente di regolare le modifiche e di riprovare.

Salvare più layer contemporaneamente

Questa funzione si riferisce alla digitalizzazione di più layer. Scegli Salva modifica vettore/i per salvare tutte le modifiche apportate in più layer. Hai anche l’opportunità di Rollback per il Vettore Selezionato/i, in modo che la digitalizzazione possa essere annullata per uno/tutti i layer selezionato/i. Se vuoi interrompere la modifica dei layer selezionati un modo semplice è attivare l’opzione Annulla per il Vettore Selezionato/i.Le stesse funzioni sono disponibili per la modifica di tutti i layer del progetto.

16.3.5. Digitalizzazione avanzata

Tabella 16.4 Barra degli strumenti di digitalizzazione avanzata dei layer vettoriali

Icona	Azione	Icona	Azione
	Abilita strumenti di digitalizzazione avanzati
	Sposta Elemento(i)		Copia e Sposta Elemento(i)
	Ruota Elemento(i)		Semplifica Elemento
	Scala Elementi
	Aggiungi Buco		Aggiunge Parte
	Riempi Buco		Inverti direzione
	Elimina Buco		Elimina Parte
	Curva di Offset		Modifica Forma
	Dividi Parti		Dividi Elementi
	Fondi gli Attributi degli Elementi Selezionati		Fondi Elementi Selezionati
	Ruota Simboli del Punto		Applica Offset al Simbolo del Punto
	Tronca o Estendi Elemento

16.3.5.1. Spostare Elemento(i)

Lo strumento ^{Muovi Elemento(i)} (in Barra degli Strumenti di Digitalizzazione Avanzata o Menu ►Modifica Geometria ► Sposta Elemento(i)) ti permette di spostare geometrie esistenti:

1. seleziona Elemento(i) da spostare
2. fai clic sull’area di disegno della mappa per indicare il punto di origine dello spostamento; puoi fare affidamento sulla capacità di aggancio per selezionare un punto preciso. Puoi anche sfruttare i vantaggi dei vincoli di digitalizzazione avanzata per impostare con precisione le coordinate del punto di origine, in questo caso:
   • per prima cosa fai clic sul pulsante per abilitare il pannello
   • digita x e inserisci il valore corrispondente al punto di origine che vuoi utilizzare, quindi premi il pulsante accanto all’opzione per bloccare il valore
   • fai lo stesso per la coordinata y
   • clicca sulla mappa e il tuo punto di partenza è posizionato alle coordinate indicate
3. spostati sulla mappa per indicare il punto di destinazione dello spostamento, utilizzando ancora la modalità aggancio o, come sopra, utilizza il pannello di digitalizzazione avanzata che rende disponibili vincoli complementari di posizionamento di distanza e angolo per posizionare il punto finale della traslazione
4. clicca sulla mappa: tutte le geometrie vengono spostate nella nuova posizione.

Allo stesso modo, puoi creare una copia traslata delle geometrie utilizzando lo strumento ^{Copia e Sposta Elemento(i)}

Nota Se non viene selezionata alcuna geometria quando si clicca per la prima volta sulla mappa con uno degli strumenti Sposta Elemento(i) o Copia e Sposta Elemento(i), allora solo la geometria sotto il mouse è influenzata dall’azione. Quindi, se vuoi spostare più geometrie, queste dovrebbero essere prima selezionate.



16.3.5.2. Ruotare Elemento(i)

Utilizza lo strumento ^{Ruota Elementi} per ruotare una o più geometrie nell’area di disegno della mappa:

1. premi l’icona ^{Ruota Elemento(i)}
2. quindi fai clic sulla geometria per ruotare. Il centroide della geometria è indicato come centro di rotazione, viene visualizzata un’anteprima della geometria ruotata e si apre un widget che mostra l’angolo di Rotazione corrente
3. fai clic sull’area di disegno della mappa quando sei soddisfatto del nuovo posizionamento o inserisci manualmente l’angolo di rotazione nella casella di testo; puoi anche utilizzare la casella Aggancia a ° per definire i valori di rotazione
4. se vuoi ruotare più geometrie contemporaneamente, devono essere prima selezionate e la rotazione è di default intorno al centroide delle geometrie combinate.

Puoi anche utilizzare un punto di ancoraggio diverso dal centroide predefinito: premi il pulsante Ctrl, clicca sulla mappa e quel punto sarà usato come nuovo centro di rotazione.Se tieni premuto Shift prima di cliccare sulla mappa, la rotazione verrà eseguita in passi di 45 gradi, che possono essere modificati successivamente nel widget di input dell’utente. Per annullare la rotazione della geometria mentre stai impostando le rotazioni, premi il pulsante ESC oppure fai clic sull’icona ^{Ruota Elemento(i)} se invece hai fatto delle modifiche fai le operazioni apprpriate di annullamento (Rollback, Annulla...).



16.3.5.3. Scalare Elementi

Lo strumento ^{Scala Elementi} è simile alla funzione Ruota. Tuttavia, invece di eseguire una rotazione degli elementi selezionati, ne ridimensiona la geometria. La modifica viene eseguita in relazione al punto di ancoraggio e il rapporto di scala può essere specificato manualmente nel widget che appare nell’angolo superiore dell’area di disegno.



16.3.5.4. Semplificare Elemento

Lo strumento ^{Semplifica Elemento} ti permette di rimodellare interattivamente una geometria di linee o poligoni riducendo o addensando il numero di vertici, fintanto che la geometria rimane valida:

1. seleziona lo strumento ^{Semplifica elemento}
2. fai clic sulla geometria o trascina un rettangolo sopra le geometrie
3. si apre una finestra di dialogo che ti permette di definire il Metodo da applicare, per esempio se vuoi:
   • semplificare la geometria, il che significa meno vertici dell’originale. I metodi disponibili sono Semplifica per distanza, Semplifica agganciando al reticolo o semplifica per area (Visvalingam). Dovresti quindi indicare il valore di Tolleranza in Unità del Layer, Pixel o Unità mappa da utilizzare per la semplificazione. Più alta è la tolleranza, più vertici possono essere cancellati
   • oppure densificando le geometrie con nuovi vertici grazie all’opzione Lisciatura: per ogni vertice esistente, due vertici sono posti su ciascuno dei segmenti da esso originati, ad una distanza Offset che rappresenta la percentuale della lunghezza del segmento. Puoi anche impostare il numero di Iterazioni con cui il posizionamento deve essere elaborato: più iterazioni, più vertici e più liscia è la geometria
   Le tue impostazioni saranno salvate quando esci da un progetto o da una sessione di modifica. In questo modo puoi tornare agli stessi parametri la prossima volta che semplificherai una geometria
4. in fondo alla finestra di dialogo viene mostrato un riepilogo delle modifiche applicabili, che elenca il numero di elementi e il numero di vertici (prima e dopo l’operazione e il rapporto che la modifica rappresenta). Inoltre, nell’area di disegno della mappa, la geometria prevista viene visualizzata sopra quella esistente, utilizzando il colore dell’elastico
5. quando la geometria stimata risponde alle tue esigenze, clicca su OK per applicare la modifica. Altrimenti, per interrompere l’operazione, puoi premere Annulla o fare clic con il tasto destro del mouse sulla mappa.

Nota A differenza dell’opzione di semplificazione delle geometrie nel menu Impostazioni ► Opzioni... ► Visualizzazione - Vettore che semplifica la geometria solo nella visualizzazione, lo strumento Semplifica elemento modifica permanentemente la geometria dell’elemento nei dati originari.



16.3.5.5. Aggiungere Parte

Puoi attivare ^{Aggiungi Parte} a una geometria selezionata generando una geometria multipunto, multilinea o multipoligono. La nuova parte deve essere digitalizzata al di fuori di quella esistente che deve essere selezionata in precedenza.Lo strumento ^{Aggiungi Parte} può essere utilizzato anche per aggiungere una geometria a un oggetto senza geometrie. Innanzitutto, seleziona l’oggetto nella tabella degli attributi e digitalizza la nuova geometria con lo strumento ^{Aggiungi Parte}



16.3.5.6. Eliminare Parte

Lo strumento ^{Elimina Parte} ti consente di eliminare parti da più geometrie (ad esempio, per eliminare i poligoni da una geometria multi-poligono). Questo strumento funziona con tutte le geometrie a più parti: punto, linea e poligono. Inoltre, può essere utilizzato per rimuovere completamente la componente geometrica di un oggetto. Per eliminare una parte, basta cliccare all’interno della parte che si vuole eliminare.



16.3.5.7. Aggiungere buco

Puoi creare poligoni con buchi utilizzando l’icona ^{Aggiungi Buco} nella barra degli strumenti. Ciò significa che all’interno di un’area esistente è possibile digitalizzare ulteriori poligoni che si presentano come un “buco”, quindi rimane solo l’area tra i confini dei poligoni esterni e interni come un poligono bucato.



16.3.5.8. Riempire buco

Lo strumento ^{Riempi Buco} ti aiuta a creare una geometria poligonale che si inserisce totalmente in un’altra senza alcuna area di sovrapposizione; questa è la nuova geometria che copre un foro all’interno di quella esistente. Per creare una tale geometria:

1. seleziona lo strumento Riempi buco
2. disegna un nuovo poligono in sovrapposizione alla geometria esistente: QGIS aggiunge un elemento alla geometria (come se si usasse lo strumento ^{Aggiungi Buco}) e crea un nuovo elemento la cui geometria corrisponde a tale buco (come se tracciato lungo i confini interni con lo strumento ^{Aggiungi Elemento Poligonale})
3. in alternativa, se il buco è gia presente nella geometria, posiziona il mouse sopra il buco e clicca con il tasto sinistro del mouse mentre premi Shift: in quel punto viene disegnata un nuovo elemento che riempie il buco. Si apre il modulo Attributi della nuova geometria, pre-compilata con i valori della geometria «genitore» e/o vincoli campi.

16.3.5.9. Eliminare buco

Lo strumento ^{Elimina Buco} ti consente di eliminare i buchi all’interno di un poligono esistente, facendo clic all’interno del buco. Questo strumento funziona solo con geometrie poligonali e multi-poligonali. Non cambia niente quando viene utilizzato su un anello esterno al poligono.



16.3.5.10. Modificare forma Elementi

Puoi cambiare la forma di linee e poligoni utilizzando lo strumento ^{Modifica Forma} nella Barra degli Strumenti di Digitalizzazione Avanzata. Per le linee, sostituisce la linea originale a partire dalla prima intersezione fino all’ultima intersezione.

Fig. 16.86 Modificare la forma di vettore linea

Suggerimento - Estendere le geometrie di vettori lineari con lo strumento di modifica forma Utilizza lo strumento Modifica Forma per estendere le geometrie esistenti di vettori lineari: aggancia al primo o ultimo vertice della linea e disegna una nuova. Validare e la geometria del vettore è il risultato della combinazione delle due righe.



Per i poligoni, si rimodella il bordo del poligono. Per farlo funzionare, la linea dello strumento di modifica forma deve attraversare almeno due volte il limite del poligono. Per disegnare la riga, fai clic sulla visualizzazione della mappa per aggiungere vertici. Per finire, devi solo fare clic con il pulsante destro del mouse. Come con le linee, viene considerato solo il segmento tra le prime e le ultime intersezioni. I segmenti della linea di modifica forma che si trovano all’interno del poligono lo ridurranno e quelli esterni al poligono lo estenderanno.

Fig. 16.87 Modificare la forma di vettore poligono



Nota Lo strumento di rimodellamento può alterare la posizione di partenza di un anello poligonale o di una linea chiusa. Quindi, il punto che è rappresentato “due volte” non sarà più lo stesso. Questo non può essere un problema per la maggior parte delle applicazioni, ma è qualcosa da considerare.



16.3.5.11. Curve di Offset

Lo strumento ^{Curva di Offset} effettua spostamenti paralleli di layer lineari. Lo strumento può essere applicato al layer modificato (le geometrie sono modificate) o anche ai layer di sfondo (nel qual caso crea copie delle linee/anelli e li aggiunge al layer modificato). È quindi ideale per la creazione di layer di distanza. Viene visualizzata una finestra di dialogo Offset che mostra la distanza di spostamento.

Per creare uno spostamento di un vettore lineare, devi passare in modalità di modifica e attivare lo strumento ^{Curva di Offset}. Quindi fai clic su un elemento per spostarlo. Muovi il mouse e fai clic nel punto desiderato o immetti la distanza desiderata nel widget di input dell’utente. Tenendo premuto Ctrl durante il secondo clic, crei una copia dell’offset. Le tue modifiche possono essere salvate con lo strumento ^{Salva Modifiche Vettore}. La finestra di dialogo Opzioni di QGIS (scheda Digitalizzazione quindi sezione Strumento Offset Curva) ti consente di configurare alcuni parametri come lo Stile unione, i Segmenti di quadrante, il Limite smussatura.



16.3.5.12. Inversione linea

Cambiare la direzione di una linea geometrica può essere utile per scopi cartografici o quando si prepara l’analisi della rete.Per cambiare la direzione di una linea:

1. attiva lo strumento di inversione linea cliccando su ^{Inverti linea}
2. clicca sulla linea: la direzione della linea viene invertita.

16.3.5.13. Dividere Elementi

Usa lo strumento ^{Dividi Elementi} per dividere una geometria in due o più geometrie nuove e indipendenti, cioè ogni geometria corrisponde ad una nuova riga della tabella degli attributi.  Per dividere una linea o un poligono:

1. seleziona lo strumento Dividi geometrie
2. traccia una linea attraverso l’elemento(i) che vuoi dividere. Se è attiva una selezione, vengono divisi solo gli elementi selezionati. I campi degli elementi risultanti sono riempiti in base alla loro modalità di divisione
3. puoi quindi modificare, come di consueto, gli attributi di qualsiasi elemento risultante.

Suggerimento - Dividere una polilinea in nuove geometrie con un solo clic Usando lo strumento Dividi Elementi, aggancia e clicca su un vertice esistente di una polilinea per dividere tale geometria in due nuove geometrie.



16.3.5.14. Dividere Parti

In QGIS è possibile dividere le parti di una geometria a più parti di modo che il numero di parti venga aumentato. Basta disegnare una riga sulla parte che desideri dividere usando l’icona ^{Dividi Parti}.

Suggerimento - Dividere una polilinea in nuove geometrie con un solo clic Utilizzando lo strumento Dividi Parti, aggancia e clicca su un vertice esistente di una geometria di una polilinea per dividere la geometria in due nuove polilinee appartenenti alla stessa geometria.

16.3.5.15. Fondere elementi selezionati

Lo strumento ^{Fondi Elementi Selezionati} ti consente di creare una nuova geometria unendo quelle esistenti: le loro geometrie vengono unite per generarne una nuova, se le geometrie non hanno confini comuni, viene creata una geometria multipoligono/multilinea/multipunti.

1. Per prima cosa seleziona le geometrie che vuoi combinare.
2. Poi premi il pulsante ^{Fondi Elementi Selezionati}
3. Nella nuova finestra di dialogo, la riga Fondi (merge) in fondo alla tabella mostra gli attributi della geometria risultante. Puoi modificare uno qualsiasi di questi valori:
   • sostituendo manualmente il valore nella cella corrispondente
   • selezionando una riga nella tabella e premendo Prendi gli attributi dall’elemento selezionato per utilizzare i valori di questa geometria
   • premendo Prendi gli attributi dall’elemento con la lunghezza più lunga per utilizzare gli attributi della linea più lunga o Prendi gli attributi dall'elemento con l'area più grande o dei multipunti con il maggior numero di parti
   • premendo Salta tutti i campi per utilizzare attributi vuoti
   • espandendo il menu a discesa nella parte superiore della tabella, seleziona una qualsiasi delle opzioni di cui sopra da applicare solo al campo corrispondente. Puoi anche scegliere di aggregare gli attributi degli elementi iniziali (Minimo, Massimo, Mediana, Somma, Conteggio, Concatenazione… a seconda del tipo di campo. vedi Pannello Statistiche per l’elenco completo delle funzioni).



   Nota Se il layer ha valori predefiniti o contenuti presenti nei campi, questi sono usati come valori iniziali per la geometria risultante dalla fusione.


4. Premi OK per applicare le modifiche. Una singola (multi)geometria viene creata nel layer, sostituendo quelle precedentemente selezionate.

16.3.5.16. Fondere attributi degli elementi selezionati (merge)

Lo strumento ^{Fondi gli Attributi degli Elementi Selezionati} ti consente di applicare gli stessi attributi agli elementi senza fondere i loro confini. La finestra di dialogo è la stessa del precedente strumento Unisci gli elementi selezionati ma a differenza di quello strumento, gli oggetti selezionati vengono mantenuti con la loro geometria mentre alcuni dei loro attributi vengono resi identici.

16.3.5.17. Ruotare Simboli Punto

La funzione ^{Ruota Simboli del Punto} ti permette di cambiare individualmente la rotazione di simboli di punti nella mappa:

1. per prima cosa, devi indicare il campo in cui memorizzare il valore di rotazione. Questo viene fatto assegnando un campo proprietà rotazione al simbolo definito dai dati:
   • nella finestra di dialogo Proprietà vettore ► Simbologia, seleziona la finestra di dialogo dell’editor dei simboli
   • fai clic sul widget Sovrascrittura definita dai dati vicino (preferibilmente) all’opzione Rotazione del livello superiore dei livelli del Simbolo
   • scegli un campo nella casella combinata Tipo campo. I valori di questo campo sono quindi utilizzati per ruotare ogni simbolo di ciascun elemento Puoi anche selezionare la voce Salva Dati nel Progetto per generare un campo memoria ausiliaria per i dati per controllare il valore di rotazione.



   Nota - Assicurati di assegnare lo stesso campo a tutti i layer di simboli L’impostazione del campo di rotazione definito dai dati al livello più alto dell’albero dei simboli lo propaga automaticamente a tutti i livelli dei simboli, un prerequisito per eseguire la rotazione dei simboli grafici con lo strumento Ruota Simboli del punto. Infatti, se un livello simbolo non ha lo stesso campo collegato alla sua proprietà di rotazione, lo strumento non funzionerà.





   Fig. 16.88 Ruotare un simbolo puntuale

2. poi clicca su un simbolo di punto nella mappa con lo strumento ^{Ruota Simboli del Punto}
3. muovi il mouse. Verrà visualizzata una freccia rossa con il valore di rotazione (vedi Fig. 16.89). Se tieni premuto il tasto Ctrl mentre ti muovi, la rotazione sarà fatta in passi di 15 gradi
4. quando ottieni il valore dell’angolo desiderato, clicca di nuovo. Il simbolo viene visualizzato con questa nuova rotazione e il campo associato viene aggiornato di conseguenza

16.3.5.18. Offset dei simboli per i punti

Lo strumento ^{Applica Offset al Simbolo del Punto} ti permette di cambiare interattivamente la posizione renderizzata dei simboli di punti nell’area di disegno della mappa. Questo strumento si comporta come lo strumento ^{Ruota Simboli del Punto} tranne che richiede di collegare un campo alla proprietà definita dai dati Offset (X,Y) di ogni layer del simbolo, il campo sarà quindi popolato con le coordinate di offset per gli elementi il cui simbolo viene spostato nella mappa:

1. associa un campo al widget definito dai dati della proprietà Offset (X,Y) del simbolo. Se il simbolo è fatto con molti livelli, si potrebbe voler assegnare il campo a ciascuno di essi
2. seleziona lo strumento ^{Applica Offset al Simbolo del Punto}
3. fai clic su un simbolo di punto
4. spostati in una nuova posizione
5. clicca di nuovo. Il simbolo viene spostato nella nuova posizione. I valori di offset dalla posizione originale vengono memorizzati nel campo collegato.Puoi cliccare con il tasto destro del mouse per interrompere l’offset del simbolo.

Nota Lo strumento Applica Offset al Simbolo del Punto non sposta il punto stesso; dovresti usare lo strumento Strumento Vertice (vettore corrente) o lo strumento Muovi elemento(i) per questo scopo.

16.3.5.19. Troncare/Estendere Elemento

Lo strumento ^{Tronca/Estendi} consente di accorciare o allungare i segmenti di una geometria (multi)linea o (multi)poligono per farli convergere con un segmento selezionato (la linea di taglio). Il risultato è una geometria modificata con un vertice agganciato al segmento di destinazione o al suo prolungamento. A seconda di come le geometrie selezionate sono posizionate l’una rispetto all’altra, lo strumento può:

• Tronca: rimuove parti del segmento di linea o del confine del poligono, oltre la linea di taglio
• Estendi: estende i confini dei poligoni o i segmenti di linea in modo che possano agganciarsi alla linea di taglio

Per tagliare o estendere geometrie esistenti:

1. abilita le impostazioni di aggancio appropriate sul segmento per il(i) layer coinvolto
2. seleziona lo strumento ^{Tronca/Estendi}
3. fai clic sull’estremità del segmento di destinazione, ossia il segmento rispetto al quale vuoi estendere o tagliare un altro segmento. Il segmento appare evidenziato
4. spostati sul segmento che voui tagliare o estendere. Non è necessario che sia l’ultimo segmento della geometria, ma deve trovarsi sul layer attivo
5. passando il mouse sul segmento, QGIS visualizza un’anteprima della configurazione della geometria. Se l’anteprima è OK, fai clic sul segmento. Nel caso di un taglio, è necessario selezionare la parte da accorciare
6. quando entrambi i segmenti sono in 3D, lo strumento esegue un’interpolazione sul limite del segmento per ottenere il valore Z.

Attenzione Presta attenzione alla geometria modificata quando utilizzi lo strumento Tronca/Estendi. A seconda degli input, può creare geometrie non valide, causando potenzialmente un errore nel salvataggio del layer.

16.3.6. Digitalizzare forme

La Barra degli Strumenti di Digitalizzazione di Forme offre una serie di strumenti per disegnare linee o poligoni di forma regolare. È sincronizzata con il metodo di disegno geometrico ^{Digitalizza Forma} che puoi selezionare nella Barra degli strumenti di Digitalizzazione. Per utilizzarla:

1. nella barra degli strumenti fai Visualizza ► Barre degli strumenti ► Barra degli Strumenti di Digitalizzazione di Forme
2. seleziona uno strumento che crea o modifica la forma di una geometria, ad esempio ^{Aggiungi Elemento Lineare}, ^{Aggiungi Elemento Poligonale}, ^{Aggiungi Parte}, ^{Aggiungi Anello}, ^{Modifica Forma}, …
3. il pulsante ^{Digitalizza con Segmento} della Barra degli Strumenti di Digitalizzazione è abilitato. La prima volta potresti dover passare al pulsante ^{Digitalizza Forma} per abilitare gli strumenti della barra degli strumenti Digitalizzazione Forma.
4. scegli uno strumento di digitalizzazione forme e disegna.

16.3.6.1. Stringa circolare dal raggio

Il pulsante ^{Stringa circolare dal raggio} ti consente di aggiungere elementi di linea o poligono con una geometria circolare, dati due nodi sulla curva e un raggio:

1. clicca due volte con il tasto sinistro del mouse per posizionare i due punti sulla geometria
2. un widget Raggio nell’angolo in alto a destra dell’area di disegno della mappa visualizza il raggio corrente (corrispondente alla distanza tra i punti). Modifica il campo con il valore desiderato
3. durante il movimento del cursore viene visualizzata una panoramica degli archi che corrispondono a questi vincoli. Fai clic con il tasto destro del mouse per convalidare quando viene visualizzato l’arco previsto
4. aggiungi un nuovo punto per iniziare a disegnare un altro arco

16.3.6.2. Disegnare cerchi

C’è un insieme di strumenti per disegnare cerchi. Gli strumenti sono descritti di seguito.I cerchi sono convertiti in stringhe circolari. Pertanto, come spiegato in Stringa circolare dal raggio, se consentito dal fornitore di dati, sarà salvato come una geometria curva, altrimenti, QGIS segmenta gli archi circolari.

• ^{Cerchio da 2 punti}: i due punti definiscono il diametro e l’orientamento del cerchio (clic sinistro, clic destro)
• ^{Circolo da 3 punti}: disegna un cerchio da tre punti noti della circonferenza (clic sinistro, clic sinistro, clic destro)
• ^{Cerchio con un punto centrale e un altro punto}: disegna un cerchio con un centro dato e un punto sul cerchio (clic con il tasto sinistro del mouse, clic con il tasto destro del mouse). Se usato con il Il Pannello di Digitalizzazione Avanzata questo strumento può diventare uno strumento «Aggiungi cerchio dal centro e dal raggio», impostando e bloccando il valore della distanza dopo il primo clic
• ^{Cerchio da 3 tangenti}: disegna un cerchio tangente a tre segmenti. Si noti che è necessario attivare la funzione di aggancio ai segmenti (vedere Impostazione della tolleranza di aggancio e del raggio di ricerca). Fai clic su un segmento per aggiungere una tangente. Se due tangenti sono parallele, le coordinate del clic sulla prima tangente parallela vengono utilizzate per determinare il posizionamento del cerchio. Se tre tangenti sono parallele, viene visualizzato un messaggio di errore e l’input viene cancellato (clic sinistro, clic sinistro, clic destro)
• ^{Cerchio da 2 tangenti e un punto}: simile al cerchio da 3 tangenti, tranne per il fatto che devi selezionare due tangenti, inserire un raggio e selezionare il centro desiderato

16.3.6.3. Disegnare Ellissi

C’è un insieme di strumenti per disegnare ellissi. Gli strumenti sono descritti di seguito.Le ellissi non possono essere convertite come stringhe circolari, quindi saranno sempre segmentate.

• ^{Elisse da centro e da 2 punti}: disegna un’ellisse con un centro, un asse maggiore e un asse minore dati.(clic sinistro, clic sinistro, clic destro)
• ^{Elisse da un centro e da un punto}: disegna un’ellisse in un rettangolo di selezione con il centro e un angolo.(clic sinistro, clic destro)
• ^{Elisse da Estensione}: disegna un’ellisse in un rettangolo di selezione con due angoli opposti (clic sinistro, clic destro)
• ^{Elisse da Fuochi}: disegna un’ellisse da 2 punti per i fuochi e un punto sull’ellisse (clic sinistro, clic sinistro, clic destro)

16.3.6.4. Disegnare Rettangoli

C’è un insieme di strumenti per disegnare rettangoli. Gli strumenti sono descritti di seguito:

• ^{Aggiungi Rettangolo da un Centro e da un Punto}: disegna un rettangolo dal centro e da un suo angolo (Clic sinistro, clic destro)
• ^{Aggiungi Rettangolo da Estensione}: disegna un rettangolo da due angoli opposti (Clic sinistro, clic destro)
• ^{Aggiungi Rettangolo da 3 punti (distanza dal 2° e 3° punto)}: disegna un rettangolo orientato da tre punti. Il primo e il secondo punto determinano la lunghezza e l’angolo del primo lato. Il terzo punto determina la lunghezza dell’altro lato. Si può usare Il Pannello di Digitalizzazione Avanzata per impostare la lunghezza dei lati (Clic sinistro, clic sinistro, clic destro)
• ^{Aggiungi Rettangolo da 3 Punti (Distanza dal punto proiettato sul segmento p1 e p2)}: come lo strumento precedente, ma la lunghezza del secondo lato è calcolata dalla proiezione del terzo punto sul primo lato (Clic sinistro, clic sinistro, clic destro)

Fig. 16.89 Disegna un rettangolo da 3 punti usando la distanza (destra) e la proiezione (sinistra)

16.3.6.5. Disegnare Poligoni Regolari

C’è un insieme di strumenti per disegnare poligoni regolari. Gli strumenti sono descritti di seguito. Clicca con il tasto sinistro del mouse per posizionare il primo punto. Appare una finestra di dialogo dove è possibile impostare il numero di lati del poligono. Clicca con il tasto destro per completare il poligono regolare.

• ^{Aggiungi Poligono Regolare da 2 Punti}: disegna un poligono regolare in cui i due punti determinano la lunghezza e l’angolo del primo lato
• ^{Aggiungi Poligono Regolare da un Centro e da un Punto}: disegna un poligono regolare dal punto centrale fornito. Il secondo punto determina l’angolo e la distanza dal centro di un lato
• ^{Aggiungi Poligono Regolare da un Centro e un Angolo}: come lo strumento precedente, ma il secondo punto determina l’angolo e la distanza da un vertice

16.3.7. Il Pannello di Digitalizzazione Avanzata

Quando catturi, rimodelli, dividi geometrie nuove o esistenti, hai anche la possibilità di utilizzare il pannello Digitalizzazione Avanzata. Puoi digitalizzare linee esattamente parallele o perpendicolari a un particolare angolo o bloccare linee ad angoli specifici. Inoltre, puoi definire con precisione la nuova geometria inserendo le coordinate X e Y e Z per gli elementi 3D, o i valori M.

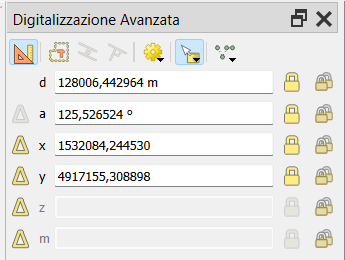

Fig. 16.90 Il Pannello di Digitalizzazione Avanzata

Il pannello Digitalizzazione Avanzata può essere aperto facendo clic con il pulsante destro del mouse sulla barra degli strumenti, dal menu Visualizza ► Pannelli ► o premendo Ctrl+4. Una volta che il pannello è visibile, fai clic sul pulsante ^{Abilita strumenti di digitalizzazione avanzati} per attivare il gruppo di strumenti.

Lo scopo dello strumento di Digitalizzazione Avanzata è quello di bloccare le coordinate, le lunghezze e gli angoli quando si sposta il mouse durante la digitalizzazione nella area di visualizzazione mappa.Puoi inoltre creare vincoli con riferimenti relativi o assoluti. Il riferimento relativo significa che i successivi valori dei vincoli saranno relativi al vertice o al segmento precedente.

16.3.7.1. La barra degli strumenti

Nella parte superiore del pannello Digitalizzazione Avanzata trovi i seguenti pulsanti:

• ^{Abilita strumenti di digitalizzazione avanzati}
• ^{Modalità costruzione}: consente di catturare le posizioni dei clic per riutilizzarle come punti di riferimento per bloccare i valori relativi a distanza, angolo, X, Y, Z o M. Maggiori dettagli in Modalità di costruzione.
• ^Parallelo per disegnare una linea parallela a una esistente (per saperne di più Linee parallele e perpendicolari)
• ^{Perpendicolare} per disegnare una linea perpendicolare ad una esistente (per saperne di più Linee parallele e perpendicolari)
• ^{Aggancia agli angoli comuni}: quando si sposta il cursore, viene visualizzata una linea virtuale alla quale puoi agganciarti per aggiungere il vertice successivo. La linea di snap è definita dall’ultimo vertice aggiunto e da un angolo (assoluto o relativo al segmento precedente) da un elenco predefinito (a passi di 0,1°, 0,5°, 1°, 5°, 10°, 15°, 18°, 22,5°, 30°, 45° o 90°). Scegli Non Agganciare agli Angoli Comuni per disabilitare questa funzione.

L' Aggancio agli elementi può essere usato insieme all’aggancio agli angoli comuni per una digitalizzazione accurata. Per un controllo più preciso sul modo in cui viene mantenuto l’elemento di destinazione a cui eseguire lo snap, è possibile indicare se dare priorità allo snap alle caratteristiche rispetto agli angoli comuni e viceversa sotto la voce Priorità Aggancio. Puoi passare da un metodo all’altro durante l’operazione di digitalizzazione, evitando di disattivare nel frattempo le opzioni di aggancio. Premi N (o Maiusc+N) durante un’operazione di digitalizzazione per sfogliare l’elenco degli angoli.

• ^{Impostazioni flottanti}: se la voce Mostra flottante è selezionata, un menu contestuale con informazioni sulla digitalizzazione segue il cursore durante la digitalizzazione. È possibile accedere ai valori utilizzando le scorciatoie da tastiera del pannello, modificarli e ^Bloccati dopo la convalida (premendo :Enter). Il tipo di informazioni da visualizzare può essere selezionato nella parte inferiore del menu:
  • Mostra distanza
  • Mostra angolo
  • Mostra coordinate XY
  • Mostra valore Z
  • Mostra valore M
  • Mostra orientamento/azimut
  • Mostra angolo comune di aggancio
• ^{Strumenti di Costruzione} fornisce un paio di opzioni che vincolano il posizionamento dei vertici in base alle coordinate estrapolate degli elementi esistenti:
  • Estensione linea: passando il mouse su un segmento, si ottiene una linea tratteggiata viola che estende il segmento sulla area di visualizzazione della mappa. Puoi agganciare il vertice in qualsiasi punto di questa linea virtuale
  • X/Y Punto: passando il mouse su un vertice si ottiene una linea tratteggiata viola lungo la sua coordinata X o Y, attraverso l’area di visualizzazione della mappa. Puoi spostare il vertice in qualsiasi punto di questa linea virtuale. È anche possibile passare il mouse su due vertici diversi, generando linee di coordinate virtuali per entrambi e facendo clic sulla loro intersezione.

Sotto la barra degli strumenti si trovano alcune caselle di testo il cui valore riflette, per impostazione predefinita, la posizione o il movimento del cursore nell’area di disegno della mappa. Modificando questi valori puoi limitare la posizione degli elementi che stai modificando:

• d per la distanza da una posizione di riferimento, di solito l’ultimo vertice modificato
• a per l’angolo (assoluto o relativo) da una posizione di riferimento, di solito l’ultimo segmento modificato
• x per la coordinata X del puntatore
• y per la coordinata Y del puntatore
• z per il valore Z predefinito o la coordinata Z del vertice o del segmento sotto il puntatore
• m per il valore M predefinito o il valore M del vertice o del segmento sotto il puntatore

16.3.7.2. Tasti di scelta rapida

Per velocizzare l’uso del pannello di Digitalizzazione Avanzata, sono disponibili un paio di scorciatoie da tastiera:

16.3.7.3. Digitalizzazione a riferimento assoluto

Quando si disegna una nuova geometria da zero, è molto utile avere la possibilità di avviare la digitalizzazione dei vertici in corrispondenza di determinate coordinate.Ad esempio, per aggiungere un nuovo elemento a un layer poligonale, fai clic sul pulsante . Puoi inserire le coordinate esatte in cui vuoi iniziare a modificare l’elemento, ad esempio:

1. fai clic sulla casella di testo x (o usa la scorciatoia da tastiera X)
2. immetti il valore della coordinata X desiderato e premi Invio oppure fai clic sul pulsante a destra per bloccare il mouse sull’asse X sulla mappa
3. fai clic sulla casella di testo y (o usa la scorciatoia da tastiera Y)
4. immetti il valore della coordinata Y desiderato e premi Invio oppure fai clic sul pulsante a destra per bloccare il mouse sull’asse Y sulla mappa
5. se il layer ha coordinate Z o valori M, il widget corrispondente z o m è abilitato e visualizza il suo valore predefinito, come impostato nella scheda Digitalizzazione in Impostazioni ► Opzioni...

   • fai clic sulla casella di testo z o m (oppure utilizza rispettivamente la scorciatoia da tastiera Z o M)
   • Digita il valore della coordinata desiderata e premi Enter o fai clic sul pulsante alla sua destra per bloccare il valore nel widget

   Nota Leggere Regole di assegnazione della coordinata Z o del valore M per i dettagli su come le coordinate Z e i valori M vengono determinati automaticamente dagli elementi esistenti.


6. due linee tratteggiate blu e una croce verde identificano le coordinate esatte che hai inserito. Fai clic sulla area di visualizzazione della mappa per aggiungere un vertice in corrispondenza della posizione della croce verde.

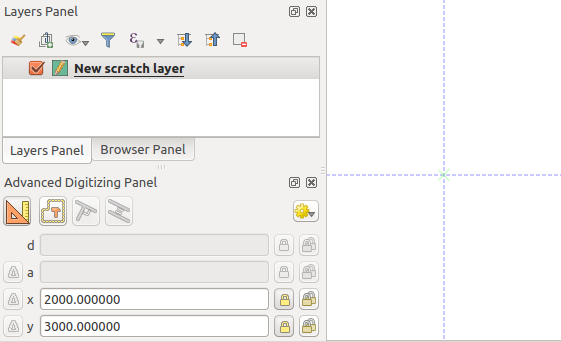

   Fig. 16.91 Iniziare a tracciare da coordinate scelte

7. puoi procedere come sopra, aggiungendo una nuova serie di coordinate per il vertice successivo, oppure passare a un’altra modalità di digitalizzazione (ad esempio, segmento, curva o a mano libera).
8. se vuoi disegnare un segmento di una determinata lunghezza:
   • fai clic sulla casella di testo d (distanza) (scorciatoia da tastiera D)
   • digita il valore della distanza (in unità di mappa)
   • premi Enter o fai clic sul pulsante a destra per bloccare il mouse nell’area di disegno della mappa alla lunghezza del segmento. Nell’area di disegno della mappa, l’ultimo vertice è circondato da un cerchio il cui raggio è il valore inserito nella casella di testo della distanza. Una croce sul cerchio indica la posizione del vertice successivo se fai clic.

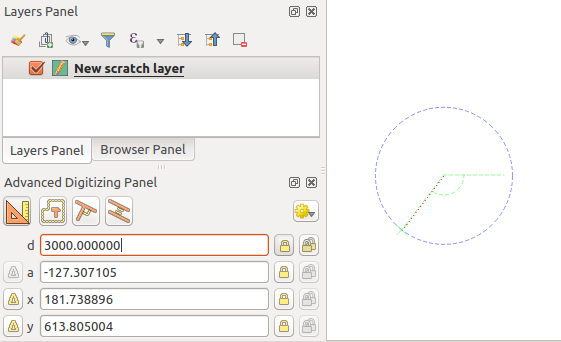

   Fig. 16.92 Segmento di lunghezza fissata

9. puoi anche vincolare la posizione del vertice, impostando l’angolo del segmento. Come descritto in precedenza:
   • fai clic sulla casella di testo a (angolo) (scorciatoia da tastiera A)
   • digita il valore dell’angolo (in gradi)
   • premi Enter o fai clic sul pulsante a destra per bloccarlo. Una linea passante per l’ultimo vertice e ruotata in base all’angolo impostato appare nella area di disegno della mappa e una croce su di essa mostra la posizione del vertice successivo se fai clic.

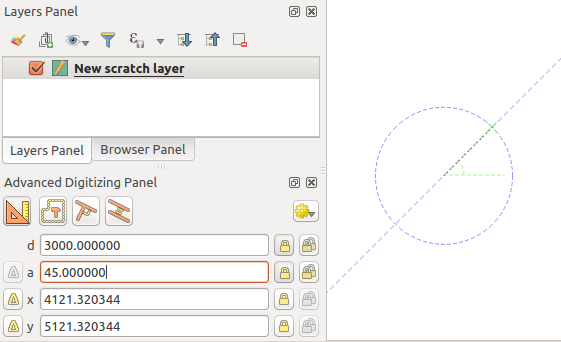

   Fig. 16.93 Segmento ad angolo fissato

Suggerimento Premendo Ctrl+<key> o Alt+<key> blocchi automaticamente la proprietà di destinazione e metti il suo valore in modifica. Modifica, premi Enter e il gioco è fatto. In combinazione con il Abilita/Disabilita popup coordinate, questo può essere un vero risparmio di tempo, con la digitalizzazione della tastiera.

16.3.7.4. Digitalizzazione riferimento relativo

Invece di utilizzare valori assoluti di angoli o coordinate, puoi anche utilizzare valori relativi all’ultimo vertice o segmento digitalizzato.Per gli angoli, puoi fare clic sul pulsante a sinistra della casella di testo a (o premi Shift+A) per attivare angoli relativi al segmento precedente. Con questa opzione, gli angoli vengono misurati tra l’ultimo segmento e il puntatore del mouse.

Per le coordinate, fai clic sui pulsanti a sinistra delle caselle di testo x, y, z o m (o premi Shift+<key>) per commutare le coordinate relative al vertice precedente. Con queste opzioni attivate, la misurazione delle coordinate considererà l’ultimo vertice come origine delle coordinate impostate.

16.3.7.5. Blocco continuo

Sia nella digitalizzazione con riferimento assoluto che relativo, i vincoli di angolo, distanza, X, Y, Z e M possono essere bloccati in modo continuo facendo clic sui pulsanti Blocco continuo. L’uso del blocco continuo consente di digitalizzare diversi punti o vertici utilizzando gli stessi vincoli.

16.3.7.6. Linee parallele e perpendicolari

Tutti gli strumenti sopra descritti possono essere combinati con gli strumenti ^{Perpendicolare} e ^Parallelo. Questi due strumenti consentono di disegnare segmenti perfettamente perpendicolari o paralleli a un altro segmento. Il segmento di destinazione può trovarsi su un altro layer, su un altro elemento all’interno del layer o sull’elemento da digitalizzare (richiede l'opzione di auto aggancio).Per disegnare un segmento perpendicolare:

1. per prima cosa aggiungi uno dei vertici del segmento
2. fai clic sull’icona ^{Perpendicolare} (scorciatoia da tastiera P) per attivarla
3. fai clic sul segmento a cui vuoi essere perpendicolare.
4. viene visualizzata una linea tratteggiata virtuale perpendicolare al segmento passante per il vertice precedente. La proprietà dell’angolo è bloccata e vincola il vertice successivo su quella linea e una croce indica la posizione proiettata del cursore sulla linea. Fai clic per posizionare il nuovo vertice.

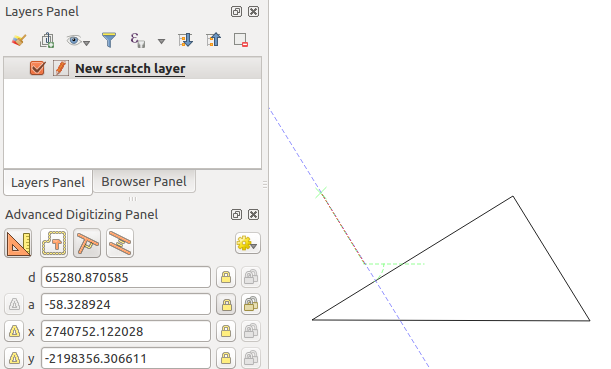

   Fig. 16.94 Digitalizzare in perpendicolare

Per disegnare un segmento parallelo, i passaggi sono gli stessi, tranne per il fatto che è necessario fare clic sull’icona ^Parallelo (scorciatoia da tastiera P due volte).

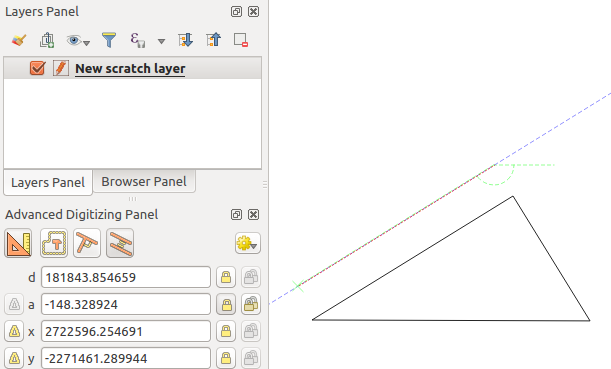

Fig. 16.95 Digitalizzare in parallelo

Questi due strumenti si limitano a trovare l’angolo retto dell’angolo perpendicolare e parallelo e a bloccare questo parametro durante la modifica. Sblocca il parametro dell’angolo per annullare il loro utilizzo nel corso del processo.

16.3.7.7. Modalità di costruzione

Puoi attivare e disattivare la modalità di costruzione facendo clic sull’icona ^{Modalità costruzione} o con la scorciatoia da tastiera C. In modalità costruzione, facendo clic sull’area di disegno della mappa non si aggiungono nuovi vertici, ma si catturano le posizioni dei clic in modo da poterle usare come punti di riferimento per bloccare poi la distanza, l’angolo o i valori relativi X, Y, Z, M.

Ad esempio, la modalità di costruzione può essere usata per disegnare un certo punto in una distanza esatta da un punto esistente.

Con un punto esistente nell’area di disegno della mappa e la modalità di aggancio correttamente attivata, puoi disegnare facilmente altri punti a determinate distanze e angoli da esso. Oltre al pulsante , devi attivare anche la modalità costruzione facendo clic sull’icona ^{Modalità costruzione} o con la scorciatoia da tastiera C.

Fai clic accanto al punto dal quale vuoi calcolare la distanza e fai clic sulla casella d (scorciatoia D), digita la distanza desiderata e premi Enter per bloccare la posizione del mouse nella mappa:

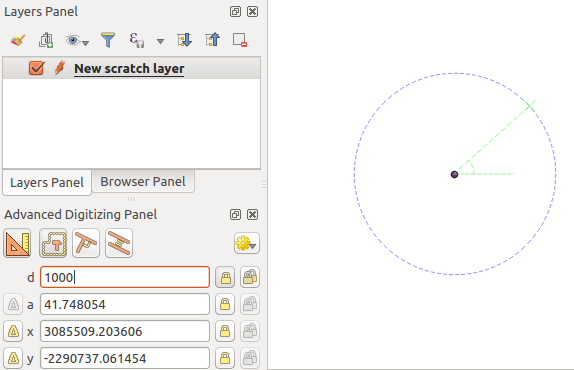

Fig. 16.96 Distanza da un punto

Puoi anche utilizzare il vincolo angolare per creare, ad esempio, un altro punto alla stessa distanza di quello originale, ma con un angolo particolare rispetto al nuovo punto aggiunto. Fai clic sull’icona ^{Modalità costruzione} o con la scorciatoia da tastiera C per accedere alla modalità costruzione. Fai clic sul punto aggiunto di recente e poi sull’altro per impostare un segmento di direzione. Quindi, fai clic sulla casella di testo d (scorciatoia D), digitare la distanza desiderata e premere Invio. Fai clic sulla casella di testo a (scorciatoia A) digita l’angolo desiderato e premie Invio. La posizione del mouse sarà bloccata sia in termini di distanza che di angolo.

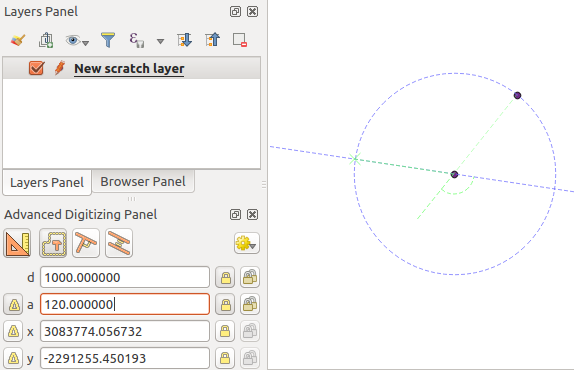

Fig. 16.97 Distanza ed angolo fra punti

Prima di aggiungere il nuovo punto, premi c per uscire dalla modalità di costruzione. Adesso puoi cliccare sulla mappa e il punto verrà posizionato alla distanza e all’angolo inserito. Ripetendo il processo, puoi aggiungere più punti.

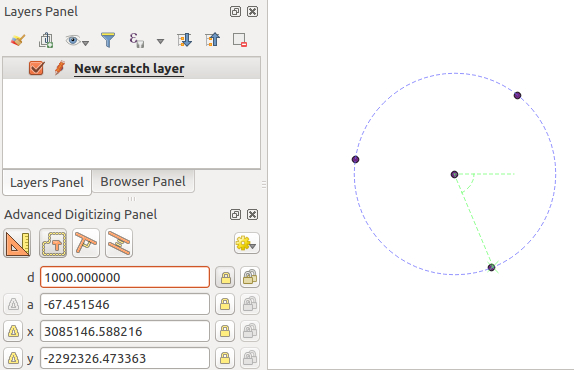

Fig. 16.98 Punti a distanza ed angolo fissato

16.3.8. Il processamento di modifiche al layer sul posto

Menu Processing fornisce accesso ad un ampio set di strumenti per analizzare e creare nuove geometrie in base alle proprietà delle geometrie di input o alle loro relazioni con altre geometrie (all’interno dello stesso layer o meno). Mentre il comportamento comune è quello di creare nuovi layer come output, alcuni algoritmi permettono anche di modificare il layer di input. Questo è un modo pratico per automatizzare la modifica di più geometrie utilizzando operazioni avanzate e complesse.Modificare geometrie sul posto:

1. seleziona il layer da modificare nel pannello Layer
2. seleziona le geometrie interessate. Puoi saltare questo passaggio, nel qual caso la modifica si applicherà a tutto il layer.
3. premi il pulsante ^{Modifica elementi sul posto} nella parte superiore della cassetta degli attrezzi di Processing. L’elenco degli algoritmi è filtrato, mostrando solo quelli compatibili con le modifiche sul-posto, ad esempio:
   • Lavorano a livello della geometria e non a livello di layer
   • Non cambiano la struttura del layer, ad esempio aggiungendo o rimuovendo campi
   • Non cambiano il tipo di geometria, ad esempio da layer lineare a layer puntuale

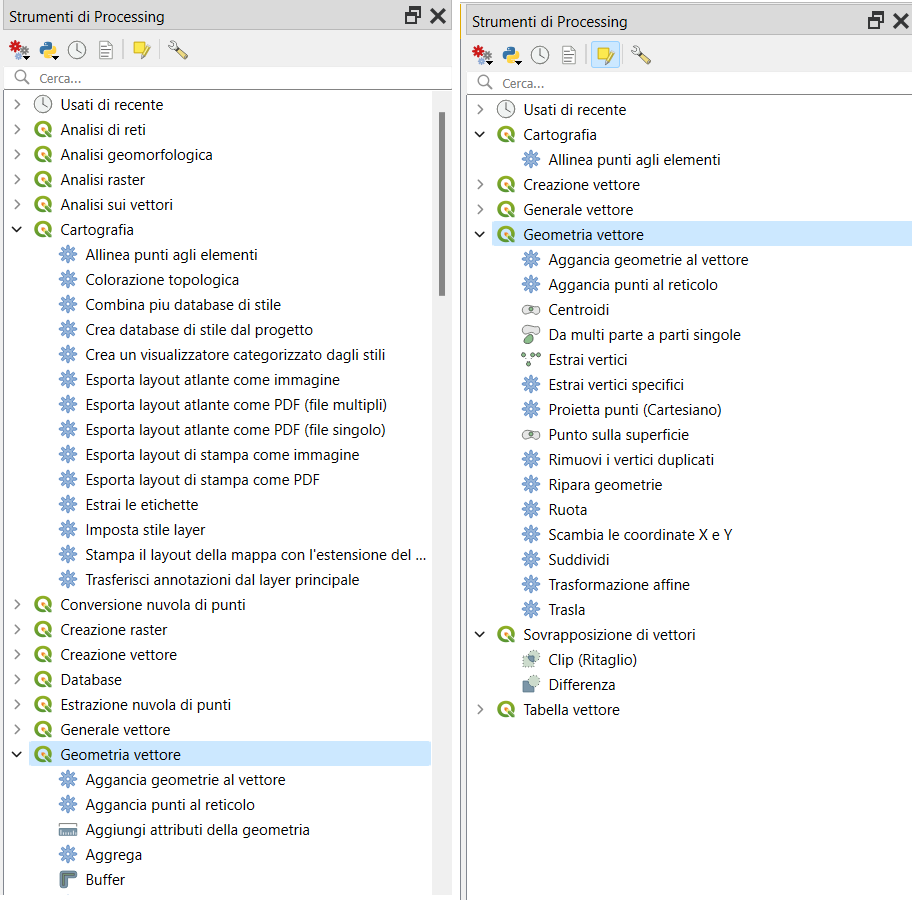

   Fig. 16.99 Algoritmi di elaborazione: tutti (sinistra) e modifiche sul posto di vettore poligonale (destra)

4. trova l’algoritmo che vuoi eseguire e fai doppio clic su di esso.

   Nota Se l’algoritmo non necessita di parametri aggiuntivi impostati dall’utente (esclusi i soliti parametri del layer di ingresso e di uscita), l’algoritmo viene eseguito immediatamente senza comparsa di finestre di dialogo.


   • se sono necessari parametri diversi dai consueti layer di ingresso o di uscita, si apre la finestra di dialogo dell’algoritmo. Compila le informazioni richieste
   • fai clic su Modifica elementi selezionati o Modifica tutti gli elementi a seconda della selezione attiva
   Le modifiche vengono applicate al layer inserite nel buffer di modifica: il layer viene infatti commutato in modalità di modifica con modifiche non salvate come indicato dall’icona accanto al nome del layer.
5. come al solito, premi ^{Salva modifiche layer} per effettuare il commit dei cambiamenti nel layer. Puoi anche premere ^Annulla per annullare tutte la modifiche.
