22.2.7. Gli Oggetti Tabella

• L’oggetto Tabella Attributi
  • Proprietà principali
  • Filtro degli Elementi
  • Aspetto
• L’oggetto Tabella fissata
  • Proprietà principali
  • Aspetto
• Funzionalità comuni delle tabelle
  • Visualizza reticolo
  • Caratteri e stile testo
  • Cornici

Puoi utilizzare gli oggetti tabella per decorare e spiegare la tua mappa:

• tabella attributi: mostra un sottoinsieme degli attributi di un vettore, in base a regole predefinite

• tabella fissa: inserisce una tabella di testo manuale dove le informazioni possono essere indipendenti dai vettori.

22.2.7.1. L’oggetto Tabella Attributi

Ogni vettore del progetto può avere i suoi attributi visualizzati nel layout di stampa. Usa lo strumento Aggiungi Tabella Attributi seguendo le istruzioni per la creazione degli oggetti per aggiungere una nuova tabella che potrai poi manipolare come indicato in Interagire con gli oggetti del layout.

Per impostazione predefinita, un nuovo oggetto tabella degli attributi carica le prime righe del primo layer (in ordine alfabetico), con tutti i campi. Puoi comunque personalizzare la tabella grazie al suo pannello Proprietà dell’oggetto. Oltre alle proprietà comuni degli oggetti, questa opzione ha le seguenti funzionalità (vedi Fig. 22.38):

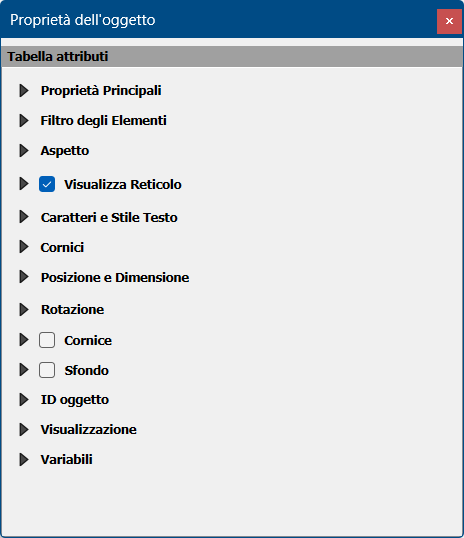

Fig. 22.38 Pannello Proprietà Oggetto per la Tabella degli attributi

Proprietà Principali

Il gruppo Proprietà Principali delle Proprietà dell'oggetto Tabella degli attributi fornisce le seguenti funzionalità (vedi Fig. 22.39):

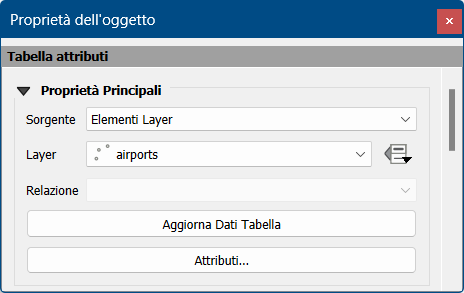

Fig. 22.39 Gruppo Proprietà Principali della Tabella degli Attributi

• In Sorgente per impostazione predefinita puoi solo selezionare Elementi Layer che consente di selezionare un Layer dai layer vettoriali caricati nel progetto.

  Il pulsante ^{Sovrascrittura definita dai dati} vicino alla lista Layer ti permette di cambiare dinamicamente il Layer vettoriale che viene utilizzato per popolare la tabella, ad esempio puoi riempire la tabella degli attributi con attributi diversi del vettore per ogni pagina dell’atlante. Da notare che la struttura della tabella utilizzata (Fig. 22.42) è quella del vettore mostrato nell’elenco a discesa Layer ed è lasciata intatta, il che significa che impostando una tabella definita dai dati ad un vettore con campi diverso(i) si otterranno colonna(e) vuote nella tabella.

  Nel caso in cui attivi l’opzione Genera un atlante nel pannello Atlante (vedi Generazione Atlante), ci sono due ulteriori possibili Sorgenti:

  • Elemento Attuale Atlante (vedi Fig. 22.40): non vedrai nessuna opzione per scegliere il layer, e la voce della tabella mostrerà solo una riga con gli attributi dell” elemento corrente del layer di copertura dell’atlante.

  • e Relazione figli (vedi Fig. 22.41): apparirà un’opzione con i nomi delle relazioni. Questa proprietà può essere usata solo se hai definito una relazione usando il tuo layer di copertura dell’atlante come genitore, e la tabella mostrerà le righe figlie dell’elemento corrente del layer di copertura dell’atlante.

• Il pulsante Aggiorna Dati Tabella può essere usato per aggiornare la tabella quando il contenuto effettivo della tabella viene cambiato.

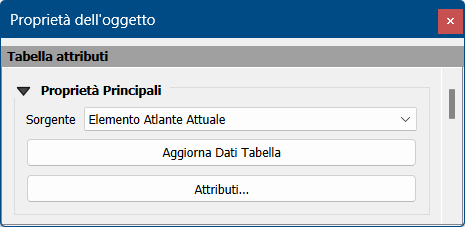

Fig. 22.40 Proprietà principali Tabella degli Attributi per il layer corrente dell’atlante

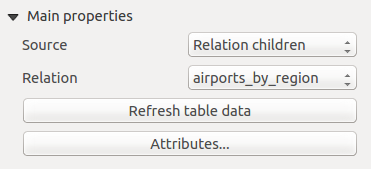

Fig. 22.41 Proprietà principali Tabella degli Attributi per “Relazione figlio”

• Il pulsante Attributi... avvia la finestra di dialogo Seleziona Attributi, (vedi Fig. 22.42) che può essere usata per cambiare i contenuti visibili della tabella. La parte superiore della finestra mostra l’elenco degli attributi da visualizzare e la parte inferiore ti aiuta a ordinare i dati.

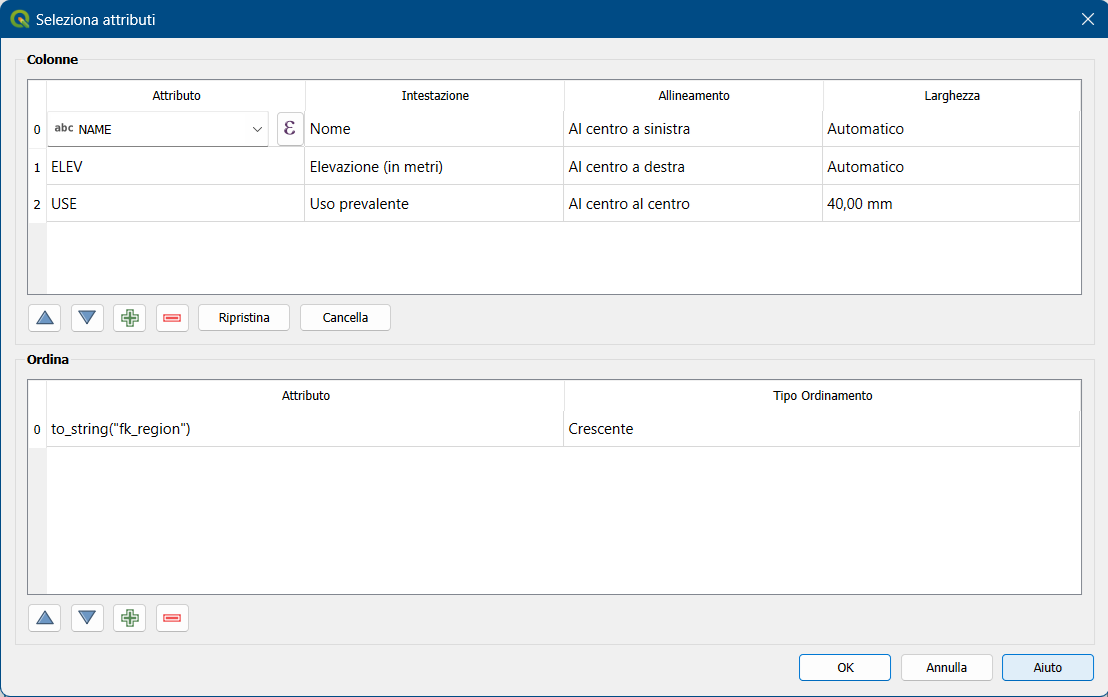

  Fig. 22.42 Finestra di dialogo Seleziona attributi della Tabella degli Attributi

  Nella sezione Colonne puoi:

  • Spostare gli attributi in alto o in basso nell’elenco selezionando le righe e quindi utilizzando i pulsanti e per spostare le righe. È possibile selezionare e spostare più righe contemporaneamente.

  • Aggiungere un attributo con il pulsante . Questo aggiungerà una riga vuota in fondo alla tabella dove è possibile selezionare un campo come valore dell’attributo o creare un attributo tramite un’espressione regolare.

  • Rimuovere un attributo con il pulsante . È possibile selezionare e rimuovere più righe contemporaneamente.

  • Ripristinare la tabella degli attributi al suo stato predefinito con il pulsante Ripristina.

  • Cancellare la tabella usando il pulsante Cancella. Questo è utile quando hai una tabella grande, ma vuoi mostrare solo un piccolo numero di attributi. Invece di rimuovere manualmente ogni riga, può essere più veloce per cancellare la tabella e aggiungere le righe necessarie.

  • Le intestazioni delle celle possono essere modificate aggiungendo il testo personalizzato nella colonna Intestazione.

  • L’allineamento delle celle può essere gestito con la colonna Allineamento che determinerà la posizione dei testi all’interno della celle della tabella.

  • La larghezza delle celle può essere gestita manualmente aggiungendo valori personalizzati alla colonna Larghezza.

  Nella sezione Ordina puoi:

  • Aggiungere un attributo con cui ordinare la tabella: premi il pulsante e viene aggiunta una nuova riga vuota. Inserisci un campo o un’espressione nella colonna Attributo e imposta Tipo Ordinamento in Crescente o Decrescente.

  • Selezionare una riga nell’elenco e usa i pulsanti e per cambiare la priorità di ordinamento a livello di attributo. Selezionando una cella nella colonna Tipo Ordinamento ti aiuta a cambiare l’ordine di ordinamento per il campo attributo.

  • Usare il pulsante per rimuovere un attributo dalla lista di ordinamento.

Filtro degli Elementi

Il gruppo Filtro degli Elementi delle Proprietà dell'oggetto Tabella degli attributi fornisce le seguenti funzionalità (vedi Fig. 22.43):

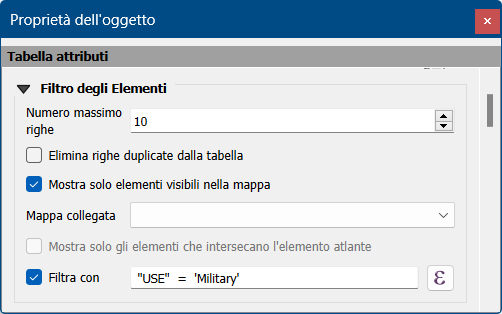

Fig. 22.43 Gruppo Filtro degli Elementi della Tabella degli Attributi

Puoi:

• Definire il Numero massimo righe da visualizzare.

• Attivare Elimina righe duplicate dalla tabella per mostrare solo record univoci.

• Attivare Mostra solo elementi visibili nella mappa e seleziona la corrispondente Mappa collegata i cui attributi delle geometrie visibili saranno mostrati.

• Attivare Mostra solo gli elementi che intersecano l’elemento Atlante è disponibile solo quando è attivato Genere un atlante. Quando attivato, mostrerà una tabella con solo gli elementi che intersecano l’elemento corrente dell’atlante.

• Attivare Filtra con e fornire un filtro digitandolo nella riga di input o inserire un’espressione regolare usando il pulsante visualizzato. Alcuni esempi di istruzioni di filtraggio che puoi utilizzare quando hai caricato il layer degli aeroporti dal dataset del campione dati:

  • ELEV > 500

  • NAME = 'ANIAK'

  • NAME NOT LIKE 'AN%'

  • regexp_match( attribute( $currentfeature, 'USE' )  , '[i]')

  L’ultima espressione includerà solo gli aeroporti che hanno la lettera ‘i’ nel campo attributi ‘USE’.

Aspetto

Il gruppo Aspetto delle Proprietà dell'oggetto Tabella attributi fornisce le seguenti funzionalità (vedi Fig. 22.44):

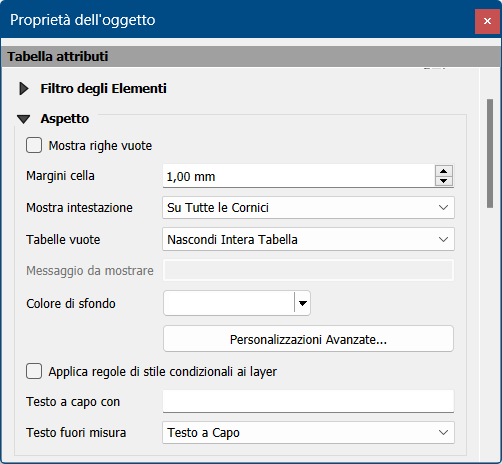

Fig. 22.44 Gruppo Aspetto della tabella degli attributi

• Fai clic su Mostra righe vuote per riempire la tabella degli attributi con celle vuote. Questa opzione può anche essere utilizzata per fornire ulteriori celle vuote quando hai un risultato da mostrare!

• Con Margini cella puoi definire il margine intorno al testo in ciascuna cella della tabella.

• Con Mostra intestazione puoi scegliere una delle opzioni in elenco: “Sulla prima cornice”, “Su tutte le cornici” o “Nessuna intestazione”.

• L’opzione Tabelle vuote controlla ciò che verrà visualizzato quando la selezione risultante è vuota:

  • Disegna solo le intestazioni, disegna solo l’intestazione, tranne se si è scelto “Nessuna intestazione” in Mostra intestazione.

  • Nascondi intera tabella, viene disegnato solo lo sfondo della tabella. Puoi attivare Non disegnare lo sfondo se la cornice è vuota in Cornici per nascondere completamente la tabella.

  • Messaggio da mostrare, disegna l’intestazione e aggiunge una cella che si estende su tutte le colonne e visualizza un messaggio come “Nessun risultato” che può essere scelto nell’opzione Messaggio da mostrare.

• L’opzione Messaggio da mostrare si attiva solo quando hai selezionato Mostra Messaggio Impostato in Tabelle vuote. Quando il risultato è una tabella vuota il messaggio verrà mostrato nella prima riga della tabella.

• Con Colore di sfondo puoi impostare il colore di sfondo della tabella usando il widget selezione colore. L’opzione Personalizzazioni Avanzate… ti aiuta a definire diversi colori di sfondo per ogni cella (vedi Fig. 22.45)

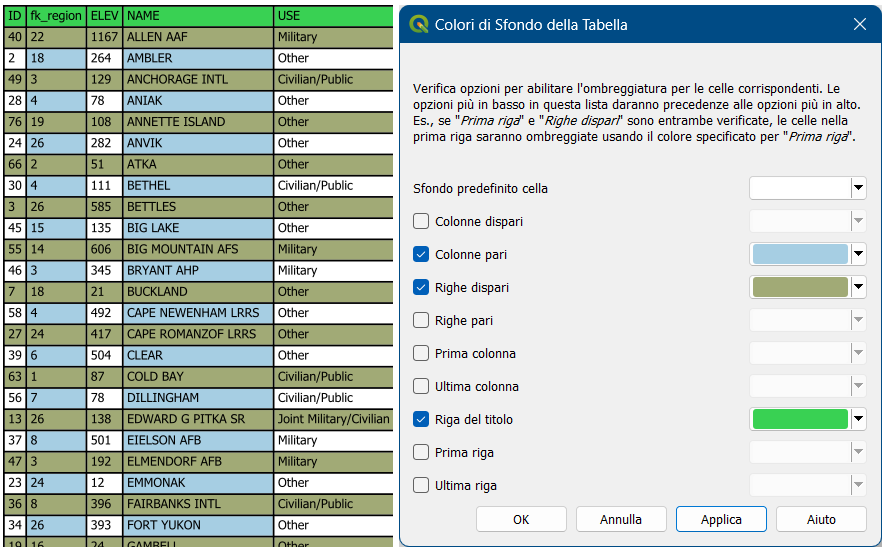

Fig. 22.45 Finestra di dialogo Colori di sfondo della Tabella degli attributi

• Applica regole di stile condizionali ai layer: la formattazione condizionale tabella presente nel layer viene applicata all’interno del layout della tabella degli attributi (colore di sfondo, famiglia di caratteri e proprietà come grassetto, corsivo, barrato, sottolineato, colore, …). Le regole di formattazione condizionale hanno la precedenza sulle altre impostazioni di formattazione della tabella di layout, ad esempio sovrascrivono le impostazioni del colore di sfondo delle celle, come i colori alternati delle righe.

• Con l’opzione Testo a capo con puoi definire un carattere sul quale il contenuto della cella sarà mandato a capo ogni volta che viene incontrato.

• Con Testo fuori misura definisci il comportamento quando la larghezza impostata per una colonna è inferiore alla lunghezza del suo contenuto. Può essere Testo a Capo o Tronca Testo.

22.2.7.2. L’oggetto Tabella fissata

Ulteriori informazioni sulla mappa possono essere inserite manualmente in una tabella scegliendo Aggiungi Tabella fissata e seguendo le istruzioni creazione oggetti per aggiungere un nuovo elemento della tabella che puoi successivamente manipolare nello stesso modo esposto in Interagire con gli oggetti del layout.

Per impostazione predefinita, una tabella vuota con due colonne e righe minimizzate appare nel layout della mappa. Devi personalizzare la tabella nel pannello Proprietà dell’oggetto Tabella.  Oltre alle proprietà comuni degli oggetti, questa opzione le funzionalità di seguito riportate.

Proprietà Principali

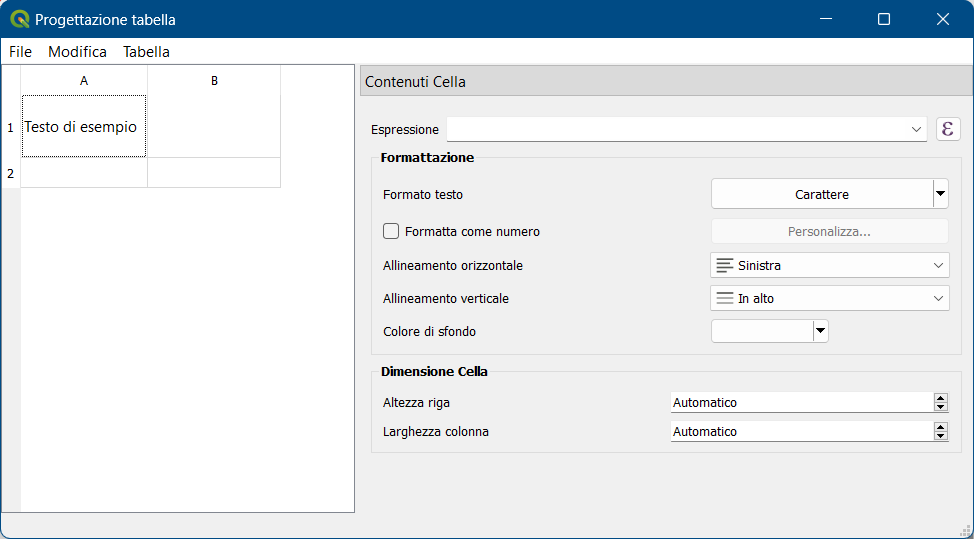

Fig. 22.46 Pannello Proprietà oggetto Tabella fissata con Progettazione Tabella

In Proprietà Principali puoi lavorare con Progettazione tabella quando clicchi su Modifica Tabella …:

• Puoi cliccare nella tabella e inserire il testo manualmente.

• Attraverso i menu sulla sinistra in alto puoi:

  • attivare Importa Contenuto dagli Appunti andando su File (sovrascrive i dati esistenti).

  • lavorare con le funzionalità di selezione per righe e colonne andando su Modifica.

  • andando su Tabella attivare le opzioni Inserisci Righe, Inserisci Colonne, Elimina Righe, Elimina Colonne e Includi Riga Intestazione.

• Puoi lavorare con la sezione Contenuti Cella sulla destra e per la cella selezionata:

  • Modificare i dati con una espressione regolare per la cella in ingresso cliccando sul pulsante Costruttore di espressioni

• • Definire il formato del testo in Formattazione:

• • • scegliendo il Formato testo

    • da Formato come numero (sono disponibili diversi formati)

    • definendo l'Allineamento orizzontale e l'Allineamento verticale

    • scegliendo un Colore di sfondo

  • Definire la Dimensione Cella con Altezza riga e Larghezza colonna.

Aspetto

Il gruppo Aspetto delle Proprietà dell'oggetto Tabella fissata fornisce le seguenti funzionalità:

• Fai clic su Mostra righe vuote per riempire la tabella degli attributi con celle vuote.

• Con Margini cella puoi definire il margine intorno al testo in ciascuna cella della tabella.

• Con Mostra intestazione puoi scegliere una delle opzioni in elenco: “Sulla prima cornice”, “Su tutte le cornici” o “Nessuna intestazione”.

• Con Colore di sfondo puoi impostare il colore di sfondo della tabella usando il widget scelta colore. L’opzione Personalizzazioni Avanzate… ti aiuta a definire colori diversi di sfondo per ogni cella.

• Con Testo fuori misura definisci il comportamento quando la larghezza impostata per una colonna è inferiore alla lunghezza del suo contenuto. Può essere Testo a Capo o Tronca Testo.

22.2.7.3. Funzionalità comuni delle tabelle

(Funzionalità comuni a Proprietà dell'oggetto Tabella attributi e a Proprietà dell'oggetto Tabella fissata).

Visualizza reticolo

Il gruppo Visualizza Reticolo delle Proprietà dell'oggetto di Tabella (o di Tabella attributi) fornisce le seguenti funzionalità (vedi Fig. 22.47):

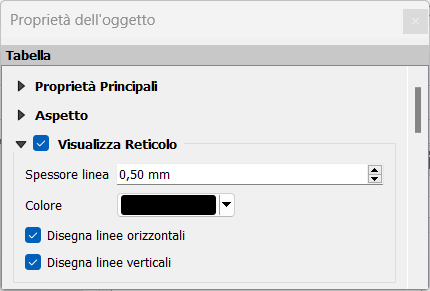

Fig. 22.47 Gruppo Visualizza Reticolo di Tabella fissata

• Attiva Visualizza reticolo quando vuoi visualizzare il reticolo, i contorni delle celle della tabella. Puoi anche selezionare Disegna linee orizzontali o Disegna linee verticali o entrambe.

• Con Spessore linea puoi impostare lo spessore delle linee utilizzate nel reticolo.

• Puoi impostare il Colore del reticolo utilizzando il widget di selezione del colore.

Caratteri e stile testo

Il gruppo Caratteri e Stile Testo delle Proprietà dell'oggetto di Tabella  (o di Tabella attributi) fornisce le seguenti funzionalità (vedi Fig. 22.48):

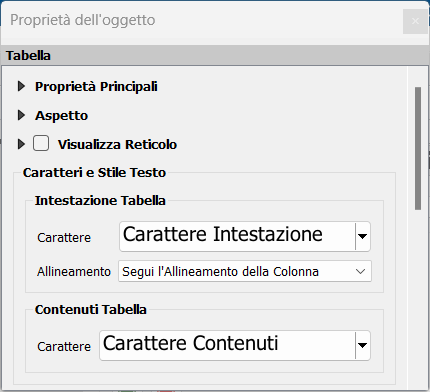

Fig. 22.48 Gruppo Caratteri e Stile Testo di Tabella fissata

• Puoi definire le proprietà del Carattere per Intestazione Tabella e Contenuti Tabella, usando il widget avanzato impostazioni testo (con buffer, sfumatura, effetto colore, trasparenza, sfondo, colori, …). Nota che queste modifiche non influenzano le celle a cui è stato assegnato un carattere personalizzato, sia dalla sezione Aspetto che dal dialogo Progettazione tabella. Solo le celle con il formato predefinito vengono sovrascritte.

• Per Intestazione Tabella puoi anche impostare Allineamento a Segui l'Allineamento della Colonna o sovrascrivere questa impostazione scegliendo Sinistra, Centro o Destra. L’allineamento della colonna è impostato usando la finestra di dialogo Seleziona attributi (vedi Fig. 22.42 ).

Cornici

Il gruppo Cornici delle Proprietà dell’oggetto della Tabella (o della Tabella Attributi) fornisce le seguenti funzionalità (vedi Fig. 22.49):

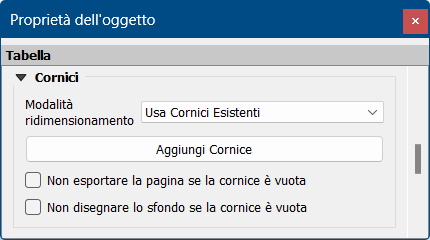

Fig. 22.49 Gruppo Cornici della Tabella degli Attributi

• Con Modalità ridimensionamento puoi scegliere come visualizzare il contenuto della tabella degli attributi:

  • Usa cornici esistenti visualizza il risultato nella prima cornice e solo nelle cornici aggiunte.

  • Estendi fino a pagina creerà tutte le cornici (e le pagine corrispondenti) necessarie per visualizzare la selezione completa della tabella degli attributi. Ogni cornice può essere spostata sul layout. Se si ridimensiona una cornice, la tabella risultante sarà divisa tra le altre cornici. L’ultima cornice sarà ritagliata per adattarsi alla tabella.

  • Ripeti fino alla fine creerà anche tante cornici quante sono con l’opzione Estendi fino a pagina successiva, tranne che tutte le cornici avranno la stessa dimensione.

• Usa il pulsante Aggiungi Cornice per aggiungere un altra cornice con le stesse dimensioni della cornice selezionata. Il risultato della tabella che non rientra nella prima cornice continuerà nella cornice successiva quando si utilizza la modalità di ridimensionamento Usa cornici esistenti.

• Attiva Non esportare la pagina se la cornice è vuota impedisce di esportare la pagina quando il riquadro della tabella non ha contenuto. Questo significa che tutti gli altri elementi del layout, mappe, barra di scala, legende, ecc. non saranno visibili nel risultato.

• Attiva Non disegnare lo sfondo se la cornice è vuota per non avere lo sfondo quando la cornice non ha contenuti della tabella.
