11.2. Visualizzazione Mappa 3D

Il servizio di visualizzazione 3D è offerto dalla vista mappa 3D. Puoi creare, gestire e aprire le viste mappa 3D tramite il menu Visualizza ► Mappe 3D ►:

  1. Facendo clic su new3DMap Nuova Mappa 3D puoi creare una nuova visualizzazione di mappa 3D. Apparirà un pannello QGIS fluttuante e agganciabile (vedere La finestra di dialogo visualizzazione Mappa 3D). Ha la stessa estensione e la stessa vista della mappa principale 2D e fornisce una serie di strumenti di navigazione per trasformare la vista in 3D.

  2. Facendo clic su Gestisci Mappe 3D accedi al Gestore delle Viste delle Mappe 3D. Qui puoi aprire, duplicare, rimuovere e rinominare le viste di mappe 3D.

  3. Se hai creato una o più viste mappa 3D, sono elencate nel Gestore delle Viste delle Mappe 3D. Puoi attivarle e disattivarle facendo clic su di esse. Verranno salvate al momento del salvataggio del progetto, anche se sono disattivate.

../../../images/img_MANUALE/3dmapview.png

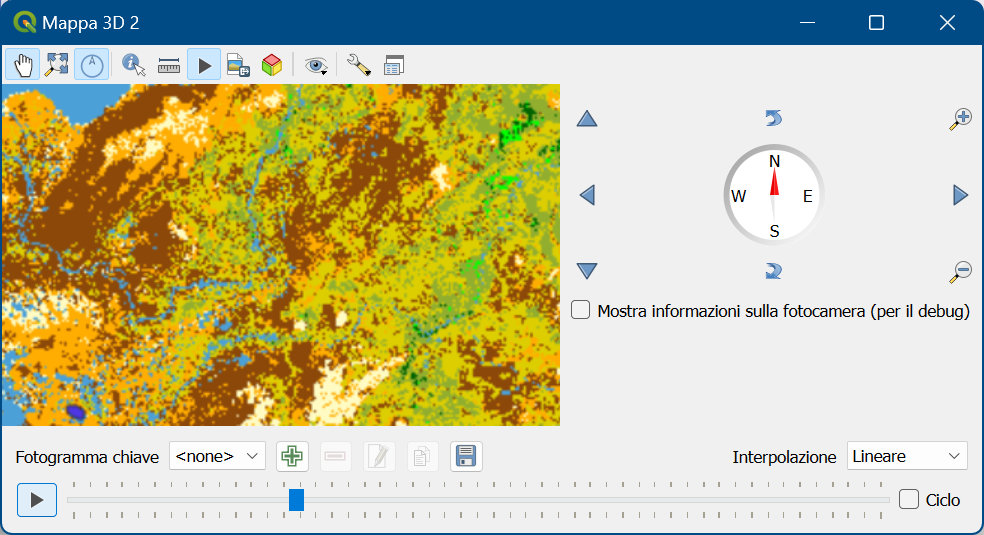

Fig. 11.23 La finestra di dialogo visualizzazione Mappa 3D

I seguenti strumenti sono disponibili nella parte superiore del pannello di visualizzazione della mappa 3D:

  • pan Controllo Fotocamera: sposta la visuale, mantenendo lo stesso angolo e la stessa direzione della fotocamera.

  • zoomFullExtent Zoom Completo: dimensiona la visualizzazione all’intera estensione dei layer, o alla estensione di riferimento se impostata

  • 3dNavigation Attiva Navigazione su Schermo: mostra/nasconde il widget di navigazione (che ha lo scopo di facilitare il controllo della visualizzazione della mappa).

  • identify Informazioni: restituisce informazioni sul punto del terreno cliccato o sul(sugli) oggetto(i) 3D cliccato(i) – Maggiori dettagli in Informazione Elementi

  • measure Misura Linea: misura la distanza orizzontale tra i punti

  • play Animazioni: mostra/nasconde il widget generatore di animazione

  • saveMapAsImage Salva come Immagine: esporta la vista corrente in un formato di file immagine.

  • 3d Esporta Scena 3D: esporta la vista corrente come scena 3D (.obj file), consentendo la post-elaborazione in applicazioni come Blender… Il terreno e le caratteristiche vettoriali vengono esportati come oggetti 3D. Le impostazioni di esportazione, che sovrascrivono le proprietà del layer o la configurazione di visualizzazione della mappa, includono:

    • Nome scena e destinazione Cartella

    • Risoluzione terreno

    • Risoluzione trama del terreno

    • Scala del modello

    • checkbox Bordi smussati

    • checkbox Esporta normali

    • checkbox Esporta trame

  • showPresets Imposta il tema della vista: ti permette di selezionare l’insieme dei layer da visualizzare nella visualizzazione mappa dai temi predefiniti mappa.

  • Il menu options Opzioni fornisce scorciatoie per:

    • Aggiungi effetti visivi alla visualizzazione 3D, come mostrare ombreggiature, illuminazione a cupola o occlusione ambientale

    • Sincronizzare le visualizzazioni (La vista delle Mappa 2D Segue la Camera 3D e/o La Camera 3D Segue la Vista Mappa 2D)

    • Mostra Area Visibile della Camera nella Vista Mappa 2D

    • options Configura… impostazioni della vista mappa 3D

  • dock Aggancia Vista Mappa 3D: passa dal widget agganciato alla finestra di livello superiore

11.2.1. Impostazione della scena

La vista mappa 3D si apre con alcune impostazioni predefinite che possono essere personalizzate. Per farlo, espandi il menu options Opzioni nella parte superiore del pannello dell’area di disegno 3D e premi il pulsante options Configura… per aprire la finestra Configurazione 3D.

Nella finestra di Configurazione 3D ci sono diverse opzioni per mettere a punto la scena 3D.

11.2.1.1. Generale

../../../images/img_MANUALE/3dmapconfiguration_general.png

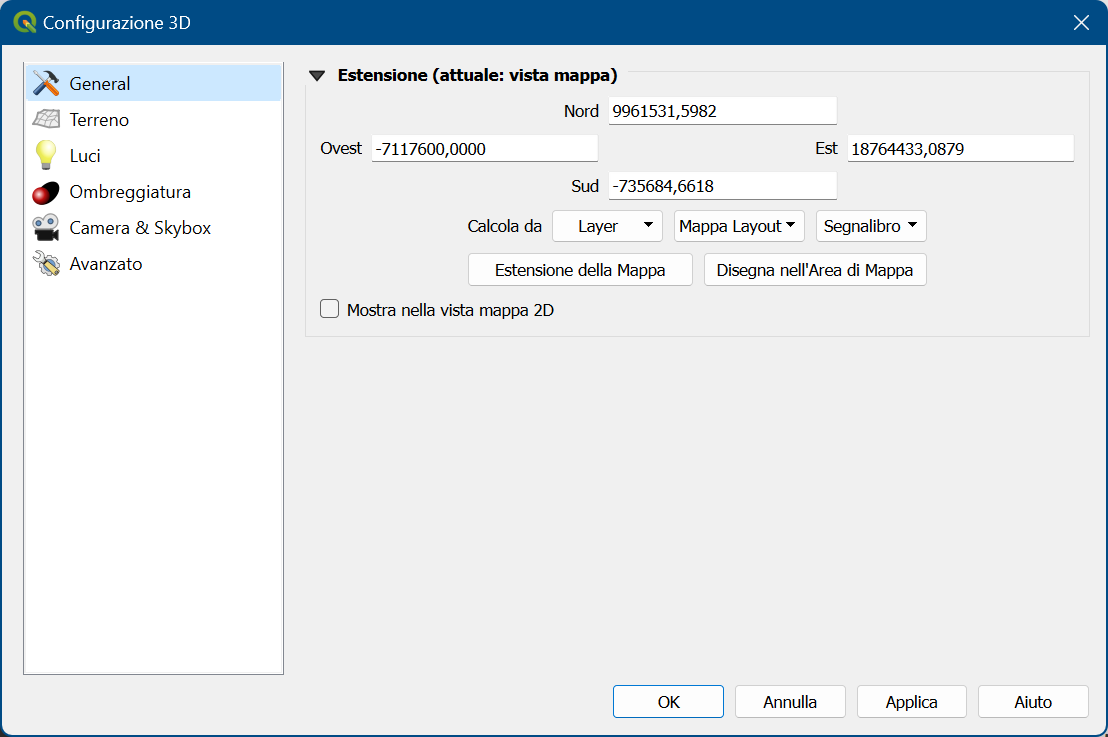

Fig. 11.24 La finestra di dialogo Impostazioni generali della Configurazione Mappa 3D

Nella scheda general Generale, puoi:

  • Limitare il contenuto della scena 3D a un’estensione della mappa 2D, usando selezione per estensione spaziale: il terreno e gli elementi vengono ritagliati all’estensione specificata e solo le parti che rientrano nell’estensione vengono caricate nella scena. Si tiene conto anche dei dislivelli altimetrici del terreno, della mesh e della nuvola di punti, in modo che la telecamera non sia posizionata al di sotto del contenuto della scena, in particolare quando si utilizza l’impostazione di scala verticale del terreno per esagerare le differenze altimetriche.

    L’estensione impostata viene utilizzata anche come estensione di riferimento quando si preme il pulsante zoomFullExtent Zoom Completo nella vista mappa 3D.

  • Selezionare checkbox Mostra nella vista mappa 2D per visualizzare nell’area di disegno principale della mappa una cerchiatura elastica corrispondente all’estensione corrente della scena 3D.

11.2.1.2. Terreno

../../../images/img_MANUALE/3dmapconfiguration_terrain.png

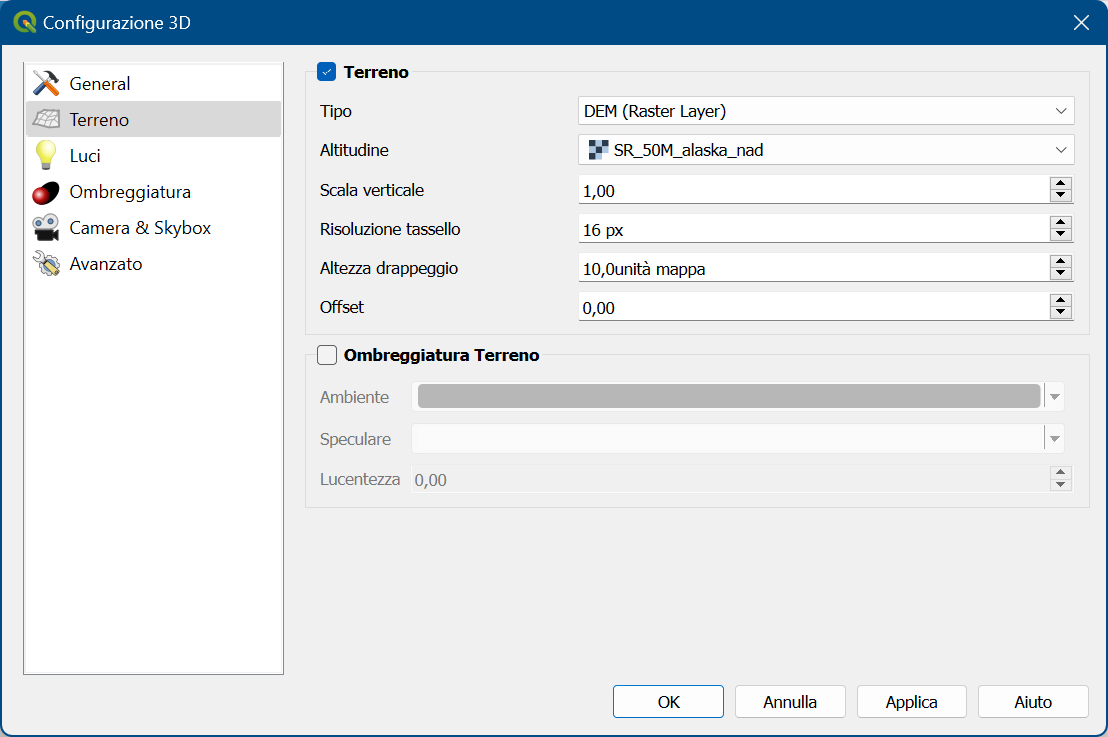

Fig. 11.25 La finestra di dialogo Configurazione del Terreno della Mappa 3D

  • Terreno: Prima di immergersi nei dettagli, vale la pena notare che il terreno in una vista 3D è rappresentato da una gerarchia di tasselli di terreno e, man mano che la macchina fotografica si avvicina al terreno, i tasselli esistenti che non hanno sufficienti dettagli vengono sostituite da tasselli più piccoli con più dettagli. Ogni tassello ha una geometria a maglie derivata dal layer di elevazione raster e dalla trama dei layer della mappa 2D.

    • Altitudine: Layer raster o mesh da usare per la generazione del terreno. Il layer raster deve contenere una banda che rappresenti l’elevazione. Per un layer mesh, vengono usati i valori Z dei vertici.

    • Scala verticale: fattore di scala per l’asse verticale. Aumentando la scala si esagera l’altezza del terreno.

    • Risoluzione tassello: quanti campionamenti del layer raster del terreno vanno utilizzate per ogni tassello. Un valore di 16px significa che la geometria di ogni tassello sarà composto da campionamenti di elevazione 16x16. Numeri più alti creano tasselli del terreno più dettagliati a scapito di una maggiore complessità di rappresentazione.

    • Altezza drappeggio: A volte è possibile vedere piccole crepe tra i tasselli del terreno. Aumentando questo valore si aggiungono pareti verticali («bordi») intorno ai tasselli del terreno per nascondere le crepe.

    • Offset: sposta il terreno verso l’alto o verso il basso, ad esempio per regolarne l’elevazione rispetto al livello del suolo di altri oggetti della scena.

      Questo può essere utile quando c’è una discrepanza tra l’altezza del terreno e l’altezza dei livelli nella scena (ad esempio, nuvole di punti che utilizzano solo un’altezza verticale relativa). In questo caso, regolare manualmente l’altezza del terreno in modo che coincida con l’altezza degli oggetti nella scena può migliorare l’esperienza di navigazione.

  • Quando viene usato un layer mesh come terreno, puoi possibile configurare le Impostazioni Triangoli (visualizzazione wireframe, triangoli lisci, livello di dettaglio) e le Impostazioni di Visualizzazioni Colore (come colore uniforme o a scala di colori). Maggiori dettagli nella sezione proprietà vista 3D layer Mesh.

  • unchecked Ombreggiatura: ti permette di scegliere come visualizzare il terreno:

    • Ombreggiatura disabilitata - il colore del terreno è determinato solo dalla tessitura raster della mappa

    • Ombreggiatura abilitata - il colore del terreno è determinato utilizzando il modello di ombreggiatura di Phong che, tenendo conto della texture della mappa, del vettore normale del terreno, della(e) luce(i) della scena e del colore del terreno, definisce l'ombreggiatura tramite caratterizzazioni del terreno per Ambiente e Speculare e Lucentezza del tipo di terreno.

11.2.1.3. Luci

Dalla scheda Luci, premi il menu su symbologyAdd per aggiungere:

  • fino a otto Punti luce: emette luce in tutte le direzioni, come una sfera di luce che riempie un’area. Gli oggetti più vicini alla luce saranno più luminosi, e gli oggetti più lontani saranno più scuri. Una luce puntiforme ha impostata una posizione (X, Y e Z), un Colore, una Intensità e una Attenuazione.

  • fino a quattro Luci direzionali: imita l’illuminazione che si otterrebbe da una luce flash di dimensioni gigantesche molto lontana dai vostri oggetti, sempre centrata e che non si spegne mai (per esempio il sole). Emette dei raggi di luce paralleli in una sola direzione, ma la luce si estende all’infinito. Una luce direzionale può essere ruotata impostando un Azimuth, avere una Altitudine, un Colore e una Intensità.

../../../images/img_MANUALE/3dmapconfiguration_lights.png

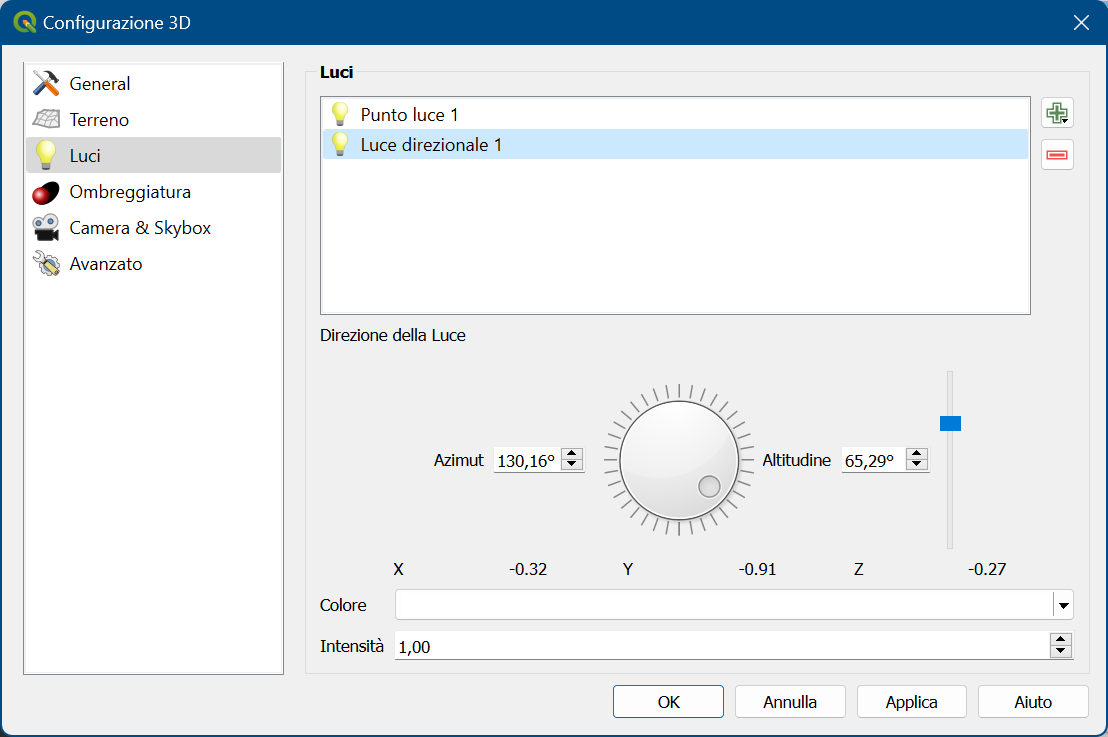

Fig. 11.26 La finestra di dialogo Luci della Configurazione 3D della Mappa

11.2.1.4. Ombreggiatura

Seleziona unchecked Mostra Ombreggiature per visualizzare le ombre all’interno della tua scena, in base a:

  • una Luce direzionale

  • una Distanza massima di visualizzazione delle ombre: per evitare la visualizzazione dell’ombra di oggetti troppo distanti, per esempio quando la telecamera si alza lungo l’orizzonte

  • un livello di Bias ombra: per evitare effetti di auto-ombra che potrebbero restituire alcune aree più scure di altre, a causa delle differenze nelle dimensioni della mappa. Più basso è, meglio è

  • una Risoluzione della mappa delle ombre: per rendere le ombre più nitide. Può portare a problemi nelle prestazioni se il parametro di risoluzione è troppo alto.

11.2.1.5. Camera & Skybox

In questa scheda puoi controllare diversi parametri come la fotocamera, l’asse 3D, la sincronizzazione della navigazione e lo skybox.

../../../images/img_MANUALE/3dmapconfiguration_camera.png

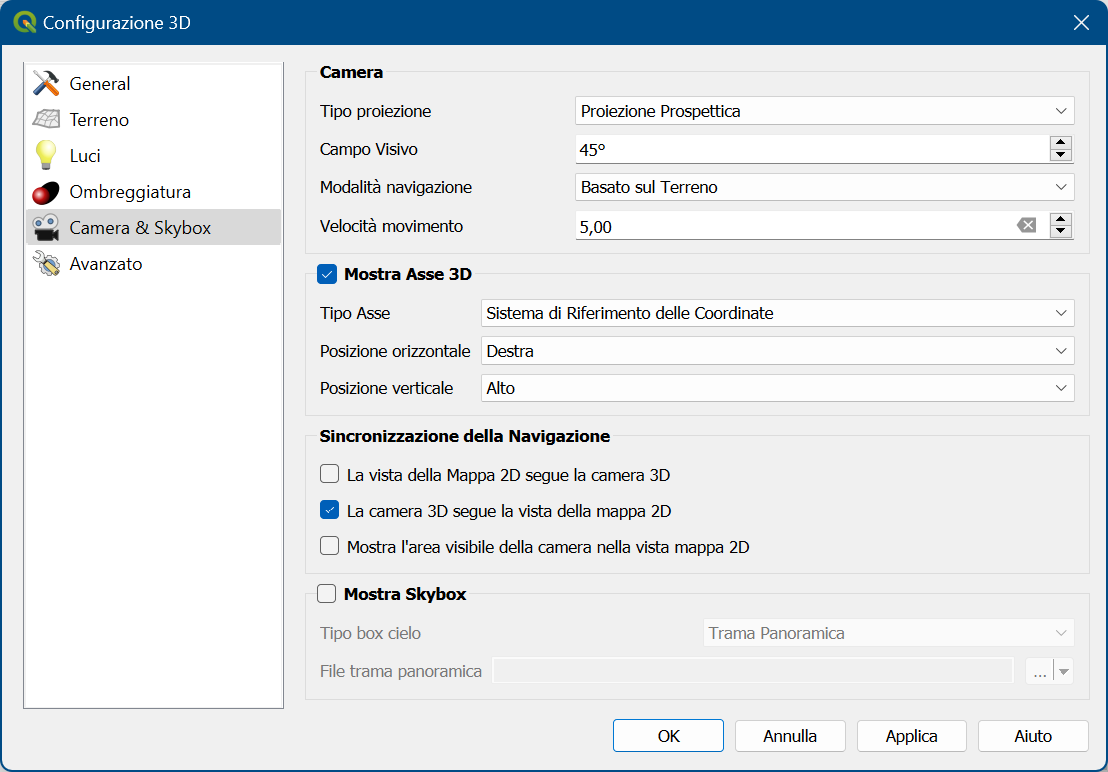

Fig. 11.27 La finestra di dialogo Configurazione Camera Mappa 3D

  • Il gruppo di parametri Camera sovrascrive alcune impostazioni predefinite fotocamera effettuate nella finestra di dialogo Impostazioni ► Opzioni ► 3D.

  • Seleziona unchecked Mostra Asse 3D per abilitare lo strumento asse 3D. Questo gruppo di parametri consente di impostare il tipo di asse e la sua posizione.

    • Con Tipo Asse Sistema di Riferimento delle Coordinate verrà rappresentato un asse ortogonale.

    • Con Tipo Asse Cubo, viene rappresentato un cubo 3D. Le facce del cubo possono essere usate per cambiare la visuale della telecamera: ad esempio, fai clic sulla faccia Nord per impostare la telecamera in modo che veda da nord.

Suggerimento

Fai clic con il tasto destro del mouse sull’asse 3D per impostarne rapidamente la posizione, il tipo e la visuale della fotocamera.

../../../images/img_MANUALE/3dmapconfiguration_3daxis_menu.png

Fig. 11.28 Il menu contestuale Asse 3D



  • Il gruppo di parametri Sincronizzazione della Navigazione aggiunge le opzioni per sincronizzare la vista 2D con la posizione della fotocamera 3D o la posizione della fotocamera 3D con la vista 2D o la sincronizzazione bidirezionale. L’ultima opzione visualizza l’estensione visibile dalla fotocamera 3D sulla vista 2D della mappa.

  • Seleziona unchecked Mostra Skybox per abilitare la rappresentazione di skybox nella scena. Il tipo di skybox può essere:

    • Tipo box cielo Trama Panoramica, con un singolo file che fornisce la vista su 360°

    • Tipo box cielo Facce Distinte, con un file trama per ciascuno dei sei lati di una scatola contenente la scena

    I file immagine dello skybox possono essere file sul disco, URL remoti o incorporati nel progetto (ulteriori dettagli).

11.2.1.6. Avanzato

  • Risoluzione tassello mappa: Larghezza e altezza delle immagini della mappa 2D usate come suddivisione in tasselli del terreno. 256px significa che ogni tassello sarà visualizzato in un’immagine di 256x256 pixel. Un numero più alto crea tasselli di terreno più dettagliate a scapito di una maggiore complessità di visualizzazione.

  • Max. errore di schermo: Determina la soglia per sostituire i tasselli del terreno con altri più dettagliati (e viceversa) - cioè quanto tempo la vista 3D utilizzerà tasselli di qualità superiore. Un numero inferiore significa maggiori dettagli della scena a scapito di una maggiore complessità di visualizzazione.

  • Max. errore al suolo: La risoluzione dei tasselli del terreno in cui si interrompe la divisione delle tasselli in tasselli più dettagliati (dividerli non introdurrebbe comunque alcun dettaglio in più). Questo valore limita la profondità della gerarchia dei tasselli: valori più bassi rendono la gerarchia profonda, aumentando la complessità di visualizzazione.

  • Livelli di zoom: Mostra il numero di livelli di zoom (dipende dalla risoluzione dei tasselli della mappa e dall’errore massimo al suolo).

  • unchecked Mostra etichette: Attiva/disattiva le etichette della mappa

  • unchecked Mostra info sui tasselli della mappa: Include i numeri dei tasselli di confine e dei tasselli del terreno (utile per la soluzione delle tematizzazioni del terreno).

  • unchecked Mostra perimetri di delimitazione: Mostra i perimetri di delimitazione 3D dei tasselli del terreno (utile per la soluzione delle tematizzazioni del terreno)

  • unchecked Mostra il centro di vista della camera

  • unchecked Mostra il centro di rotazione della camera

  • unchecked Mostra sorgenti luminose: mostra una sfera come origine delle fonti di luce, permettendo un più facile riposizionamento e posizionamento delle fonti di luce rispetto ai contenuti della scena

  • unchecked Mostra fotogrammi al secondo (FPS)

  • unchecked Mostra il debug sovrapposto: sovrapposizione visuale che mostra alcune informazioni utili per il debugging e il profiling. Questo permette in particolare di vedere rapidamente il grafo dei frame e il grafo della scena.

  • unchecked Mostra illuminazione a cupola (Eye Dome Lighting - EDL): un effetto di post-elaborazione che migliora la percezione della profondità. La profondità di ogni pixel (distanza dalla telecamera) viene confrontata con la profondità dei pixel adiacenti e viene evidenziata in base alla differenza di profondità, rendendo gli spigoli più evidenti. Interessa l’intera scena e può essere combinato con Occlusione Ambientale. I seguenti parametri possono essere controllati:

    • Forza di illuminazione: aumenta il contrasto, consentendo una migliore percezione della profondità

    • Distanza di illuminazione: rappresenta la distanza dei pixel utilizzati dal pixel centrale e ha l’effetto di rendere i bordi più spessi.

  • Aggiungi unchecked Occlusione Ambientale (SSAO): un effetto di post-processing che migliora anche la percezione della profondità applicando un ombreggiamento più scuro alle aree meno esposte alla luce ambientale. Influenza l’intera scena e può essere combinato con illuminazione a cupola. I seguenti parametri possono essere controllati:

    • Raggio: quanto lontano arriveremo per calcolare l’occlusione ambientale

    • Intensità: quanto forte dovrebbe essere l’effetto (valori più alti rendono le cose più scure)

    • Soglia di occlusione: quante punti vicini devono essere oscurati affinché l’effetto sia visibile (valori inferiori al 50% renderanno il risultato più scuro, ma potenzialmente forniranno una maggiore gamma di occlusione)

../../../images/img_MANUALE/3dmap_edl_ssao.png

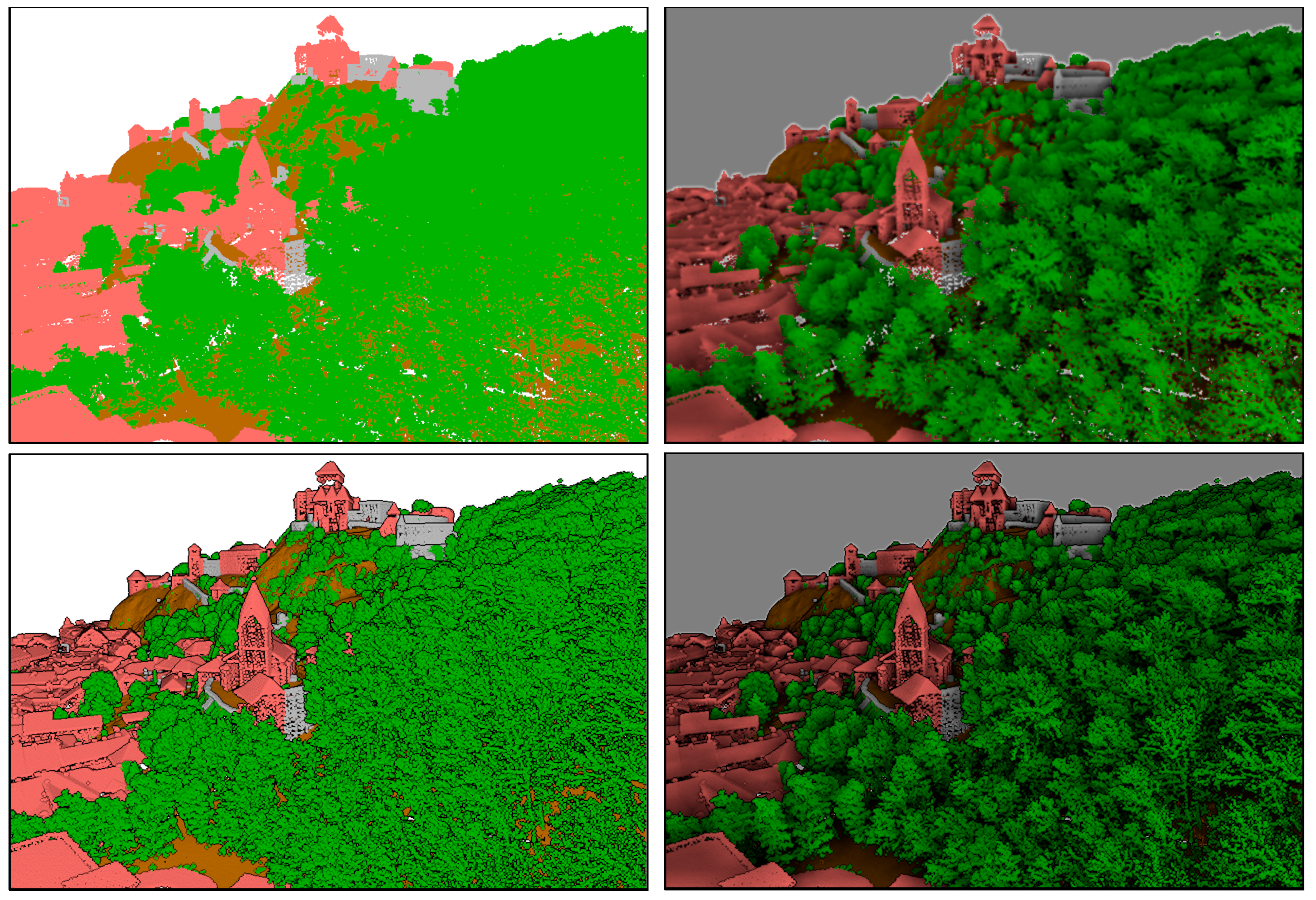

Fig. 11.29 Visualizzazione di nuvole di punti in una mappa 3D utilizzando Eye Dome Lighting (EDL) e/o Screen-Space Ambient Occlusion (SSAO)

Da sinistra a destra, dall’alto in basso: Nessun effetto – solo SSAO – solo EDL – SSAO e EDL

  • unchecked Debug Mappa Ombra: visualizza la scena come un’immagine rossa e nera dal punto di vista della luce utilizzata per le ombre (per la risoluzione dei problemi). Il widget è impostato con una Dimensione proporzionale alla vista della mappa 3D e agganciato in un Angolo.

  • unchecked Debug Mappa di Profondità: rende la mappa di profondità della scena come un’immagine con i pixel più vicini più scuri (per la risoluzione dei problemi). Il widget è impostato con una Dimensione proporzionale alla vista della mappa 3D e agganciato in un Angolo.

11.2.2. Opzioni di navigazione

Per esplorare la vista della mappa in 3D:

  • Inclina il terreno (ruotandolo attorno ad un asse orizzontale che passa attraverso il centro della finestra)

    • Premi gli strumenti tiltUp Inclina in alto e tiltDown Inclina in basso.

    • Premi Shift e usa i tasti su/giù.

    • Trascina il mouse avanti/indietro con il pulsante centrale del mouse premuto

    • Premi Shift e trascina il mouse avanti/indietro con il pulsante sinistro del mouse premuto.

  • Ruota il terreno (intorno ad un asse verticale che passa attraverso il centro della finestra)

    • Ruota la bussola del widget di navigazione verso la direzione di osservazione

    • Premi Shift e usa i tasti sinistra/destra.

    • Trascina il mouse a destra/sinistra con il pulsante centrale del mouse premuto

    • Premi Shift e trascina il mouse a destra/sinistra con il pulsante sinistro del mouse premuto.

  • Cambia la posizione della telecamera (e il centro della visuale), spostandola in un piano orizzontale

    • Trascina il mouse con il tasto sinistro del mouse premuto e il tasto pan Controllo Fotocamera abilitato

    • Premi le frecce direzionali del widget di navigazione

    • Utilizza i tasti su/giù/sinistra/destra per spostare la telecamera rispettivamente in avanti, indietro, destra e sinistra

  • Modifica la quota della telecamera: premi i tasti Page Up/Page Down

  • Cambia l’orientamento della telecamera (la telecamera viene mantenuta nella sua posizione ma il punto centrale di vista si sposta)

    • Premi Ctrl e usa i tasti freccia per ruotare la telecamera in alto, in basso, a sinistra e a destra

    • Premi Ctrl e trascina con il tasto sinistro del mouse premuto

  • Ingrandisci e rimpicciolisci

    • Premi gli strumenti zoomIn Rimpicciolisci e zoomOut Ingrandisci del widget di navigazione

    • Muovi la rotellina del mouse (tenendo premuto Ctrl si ottengono zoom più precisi)

    • Trascina il mouse con il tasto destro del mouse premuto per ingrandire (trascina verso il basso) e ridurre (trascina verso l’alto)

Per ripristinare la visualizzazione della fotocamera, fai clic sul pulsante zoomFullExtent Zoom ad estensione massima nella parte superiore del pannello della mappa 3D.

11.2.3. Creare una animazione

Una animazione si basa su una serie di fotogrammi chiave - le posizioni della telecamera in determinati momenti. Per creare un’animazione:

  1. Attiva lo strumento play Animazioni, per visualizzare il widget del generatore dell’animazione

  2. Fai clic sul pulsante symbologyAdd Tempo fotogramma chiave e inserisci un Ora fotogramma chiave in secondi. La casella combinata Fotogramma chiave visualizza ora il tempo impostato.

  3. Utilizzando gli strumenti di navigazione, sposta la telecamera nella posizione da associare all’attuale tempo del fotogramma chiave.

  4. Ripeti i passi precedenti per aggiungere tanti fotogrammi chiave (con tempo e posizione) nella quantità voluta.

  5. Fai clic sul pulsante play per visualizzare l’anteprima dell’animazione. QGIS genererà le scene utilizzando le posizioni/rotazioni della telecamera agli orari prestabiliti e interpolandole tra questi fotogrammi chiave. Sono disponibili varie modalità di Interpolazione per le animazioni ( ad esempio, lineari, inQuad, inQuad, outQuad, inCirc… – maggiori dettagli su https://doc.qt.io/qt-5/qeasingcurve.html#EasingFunction-typedef)

    L’animazione può anche essere visualizzata in anteprima spostando il cursore del tempo. Mantenendo selezionata la casella Ciclo, l’animazione viene eseguita ripetutamente, mentre facendo clic su play si interrompe un’animazione in corso.

Fai clic su fileSave Esporta Fotogrammi Animazione per generare una serie di immagini che rappresentano la scena. Oltre al nome del file Modello e alla Cartella di uscita, puoi impostare il numero di Fotogrammi per secondo, la Larghezza di uscita e l' Altezza di uscita.

11.2.4. Layer vettoriali 3D

Un layer vettoriale con valori di elevazione può essere mostrato nella mappa 3D controllando Configura nella scheda Nuova mappa 3D delle proprietà del layer vettoriale. Sono disponibili diverse opzioni per controllare la visualizzazione del layer vettoriale 3D.
